V9P-AG模块安装使用简介

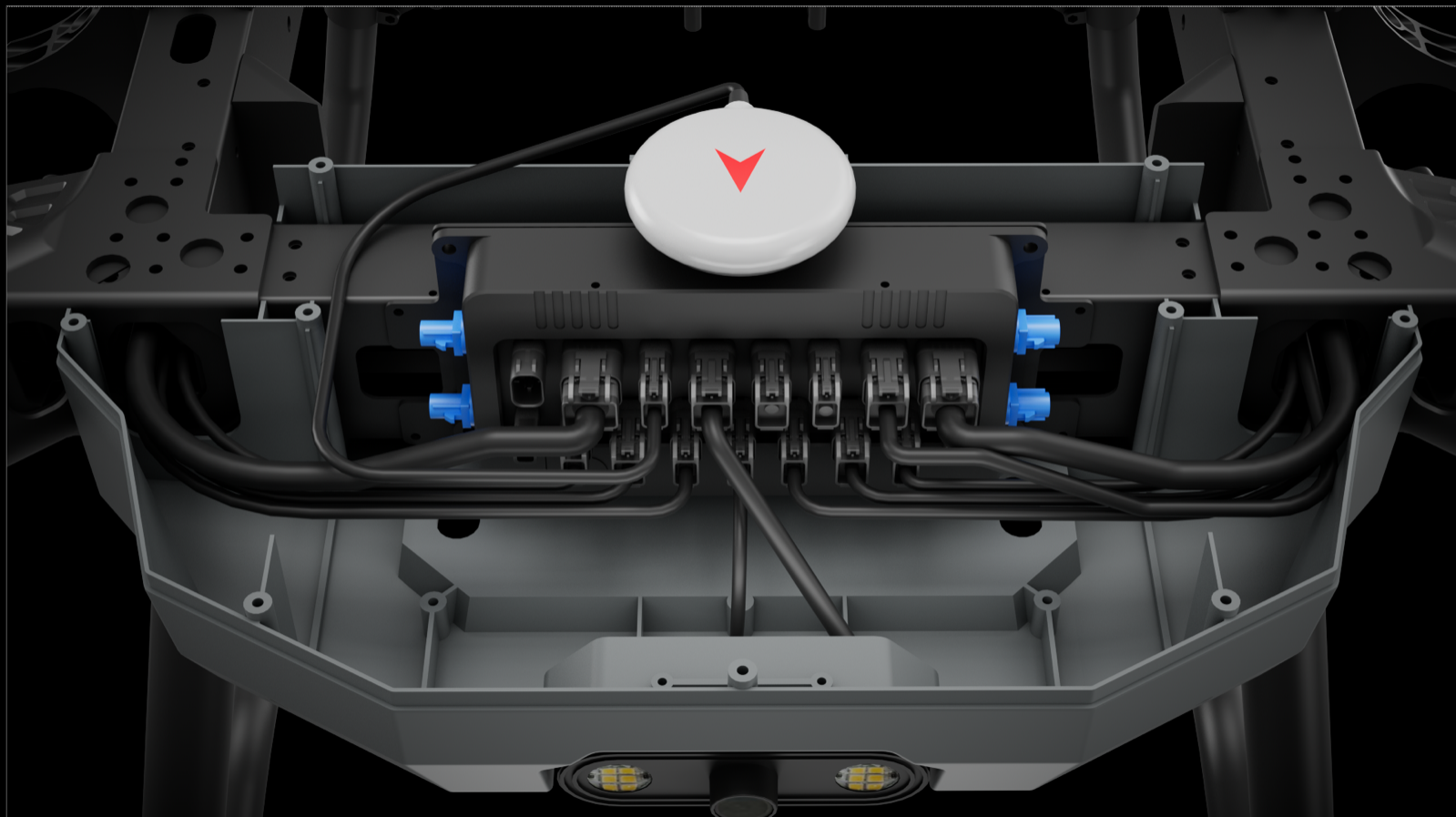

主控安装
主控安装注意事项:
-
主控需要竖直安装，箭头向上，安装在固定孔位上。
-
建议主控背部导热槽与机体框架充分接触，便于主控的散热。

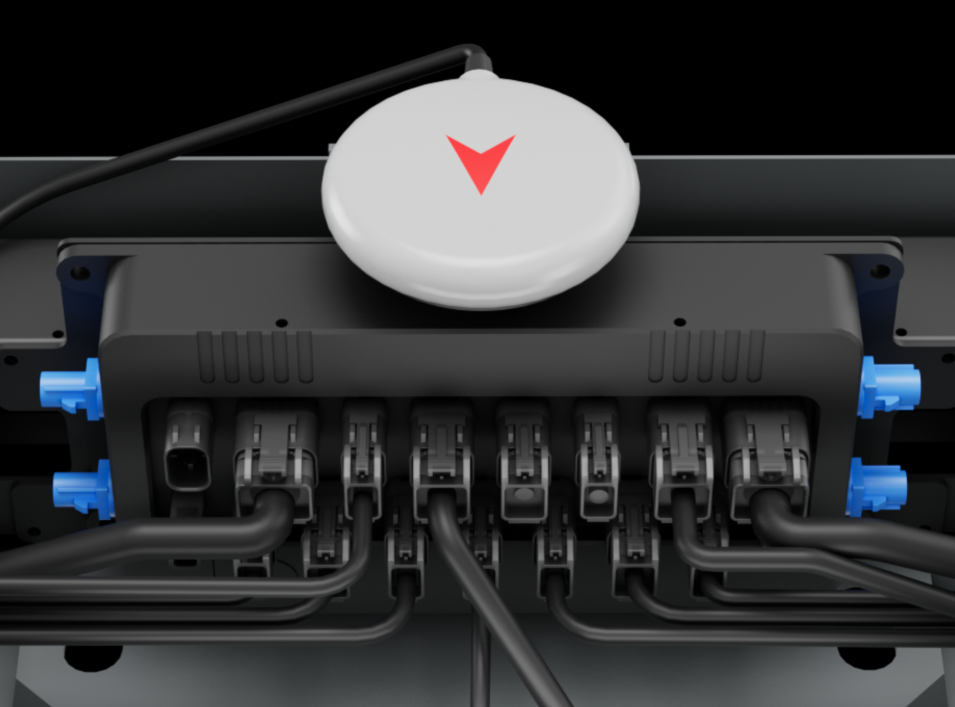

GNSS
GNSS安装注意事项:
-
GNSS模块尽量避免被遮挡屏蔽。
-
GNSS模块需要远离磁性物质以及电源线安装。
-
安装时箭头为无人机正前方。
-
主控上方留有两个螺丝孔位用于安装固定GNSS模块。

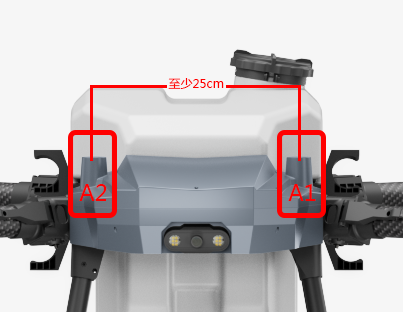

RTK双天线
双天线安装注意事项：
-
从无人机机头前方观察，RTK-A1连接的螺旋天线需要放置在无人机的右侧，RTK-A2连接的螺旋天线需要放置在无人机的左侧。
-
RTK天线与接收机天线不能交叉，会造成信号干扰。

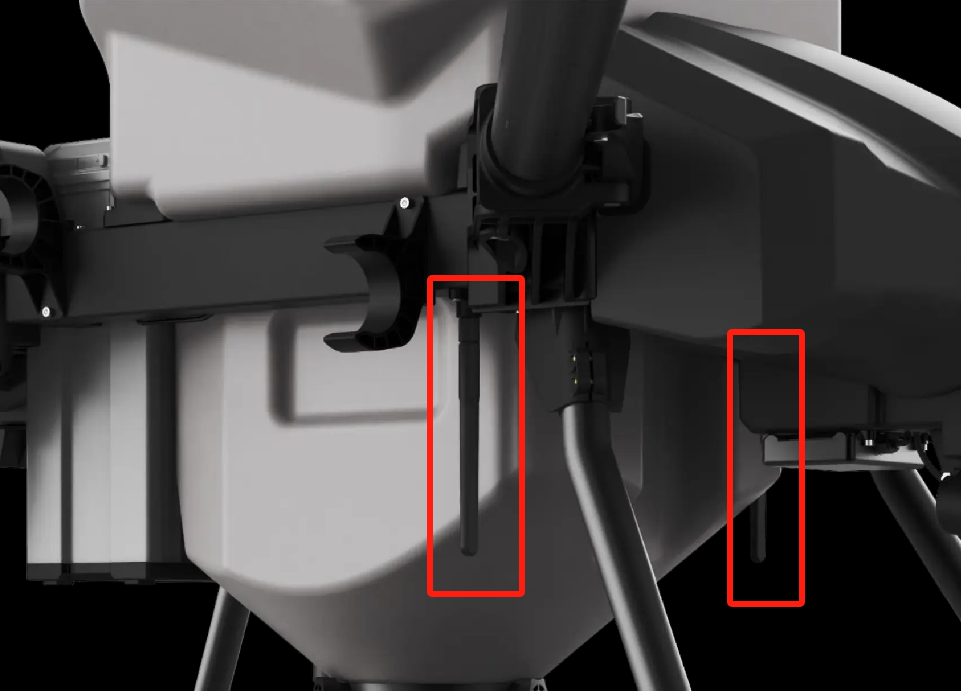

遥控器以及接收机
注意事项：
-
接收机天线建议安装在无人机机臂下方或者上方，左右各安装一个。
-
左下角的KEY键用于接收机与遥控器的对频，长按进入对频模式。
-
接收机天线和 RTK 天线不可交叉安装，需严格按照示意图安装。

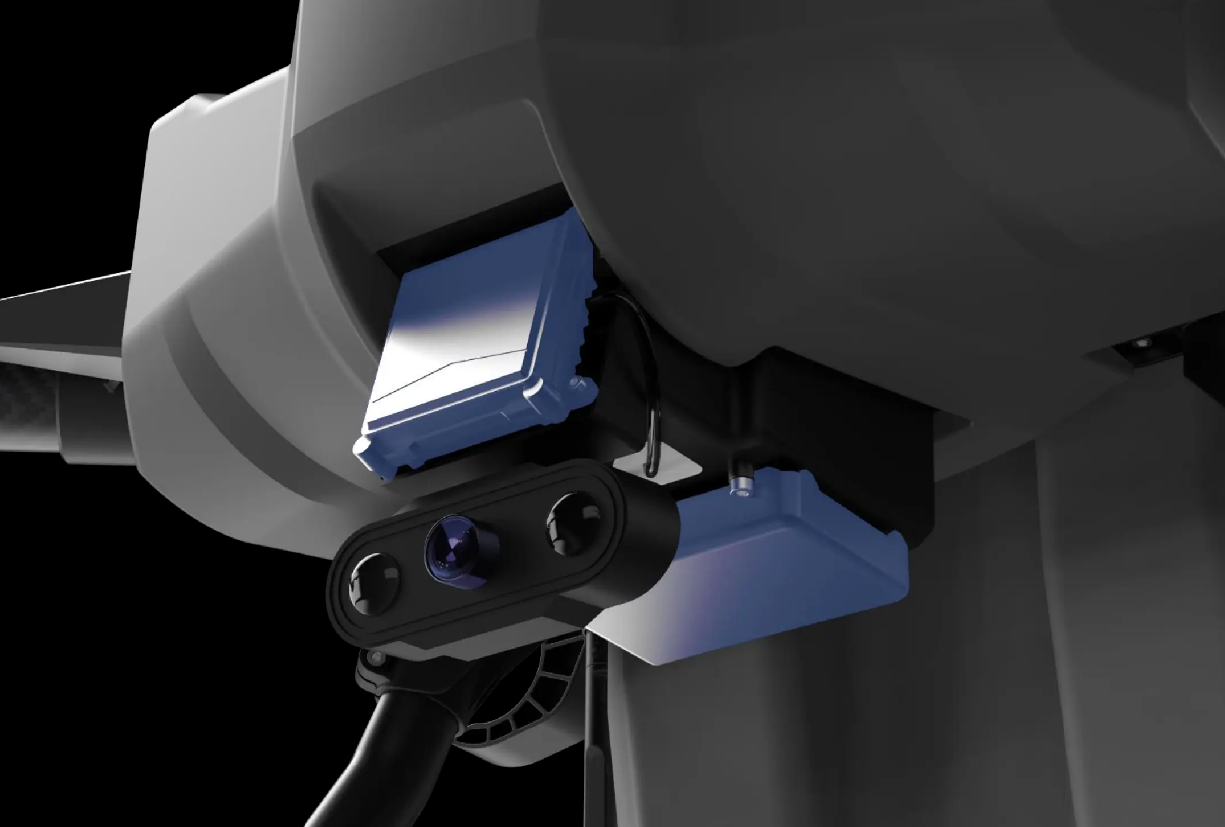

雷达系统
雷达安装注意事项：
-
避障雷达安装需要箭头向上，线束朝右。雷达需要上仰12°，雷达前方不能有遮挡。
-
仿地雷达安装下方不能有遮挡。

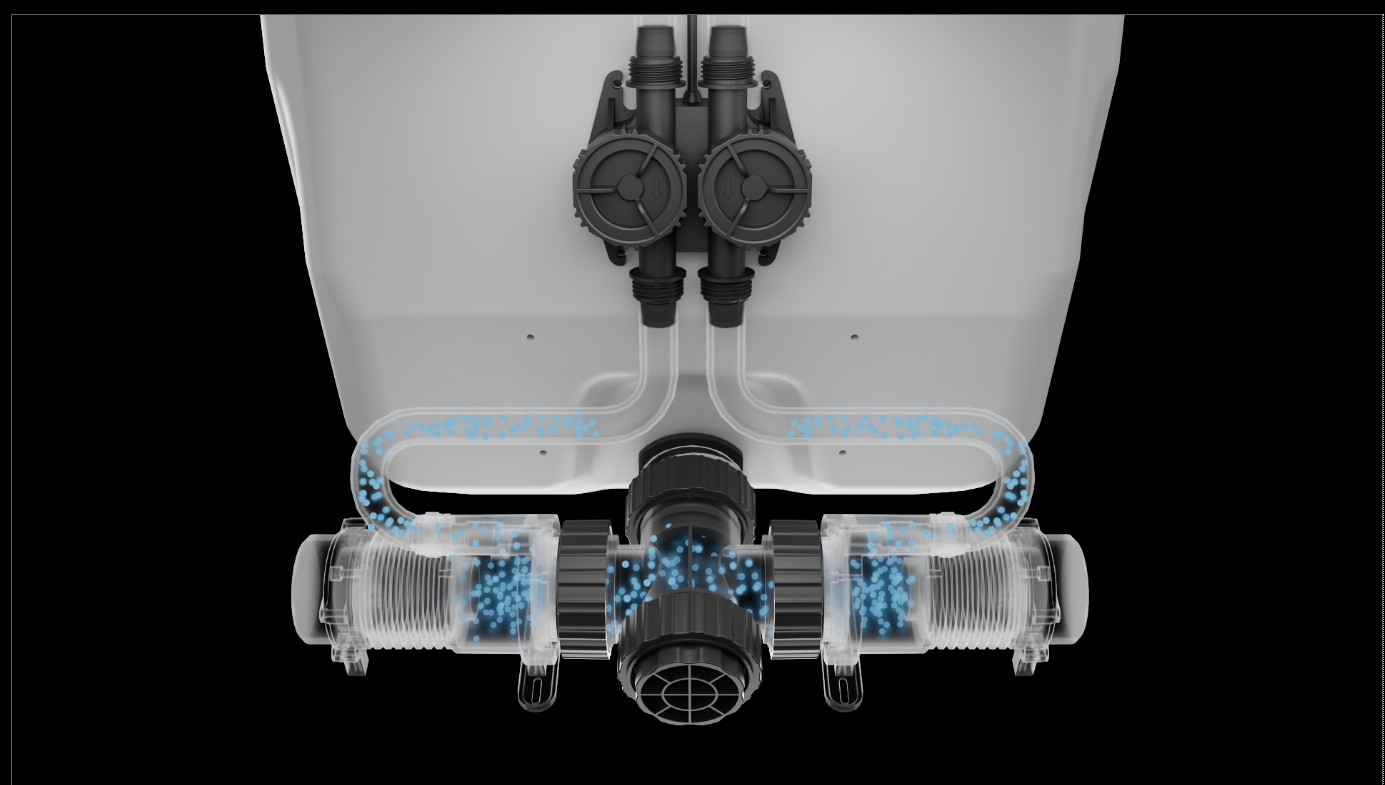

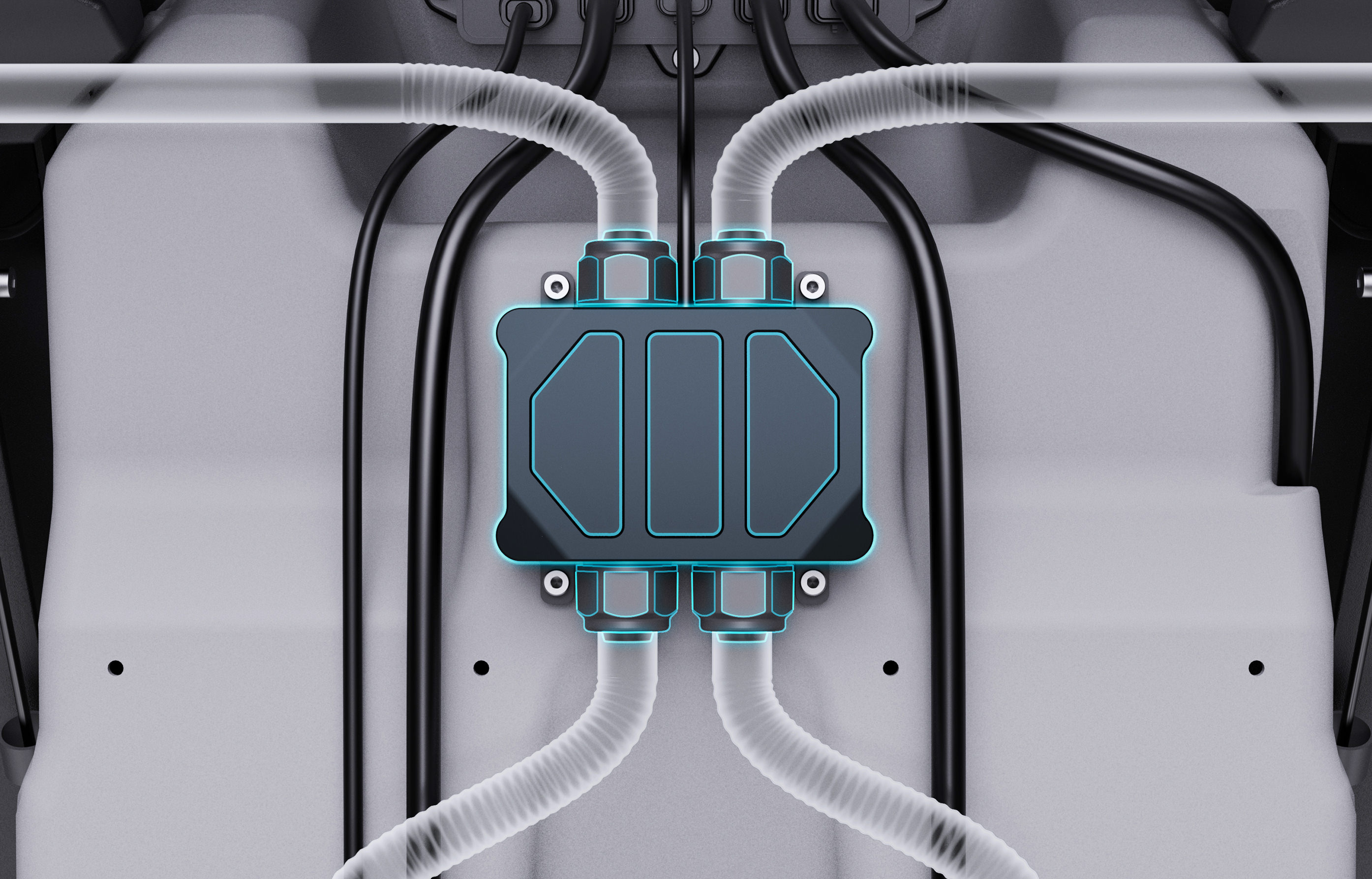

流量计
流量计安装注意事项：
-
流量计用于监测喷洒流量。
-
流量计注意出水方向。

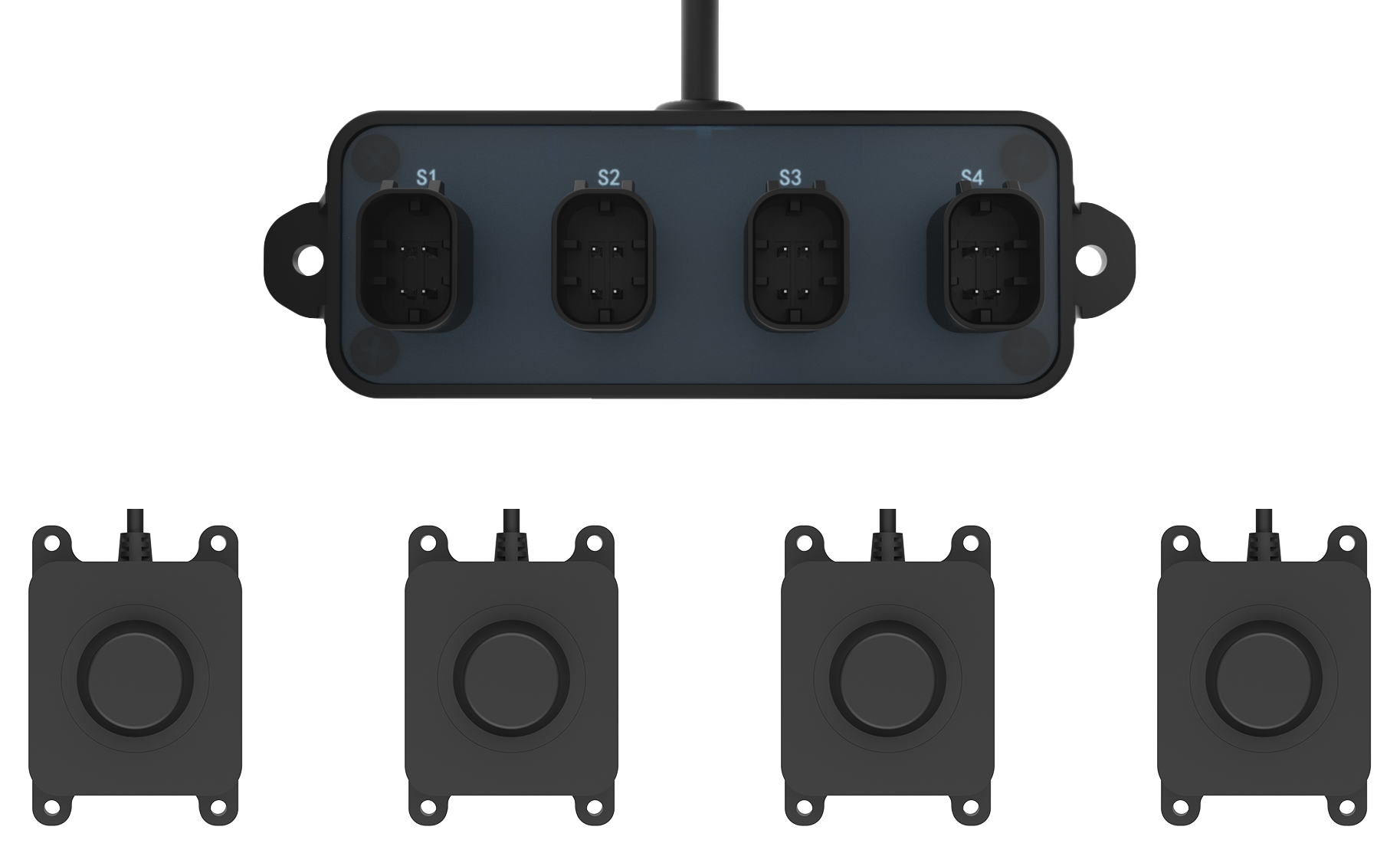

称重模块
称重模块安装注意事项：
-
称重传感器可以选配三个或者四个。
-

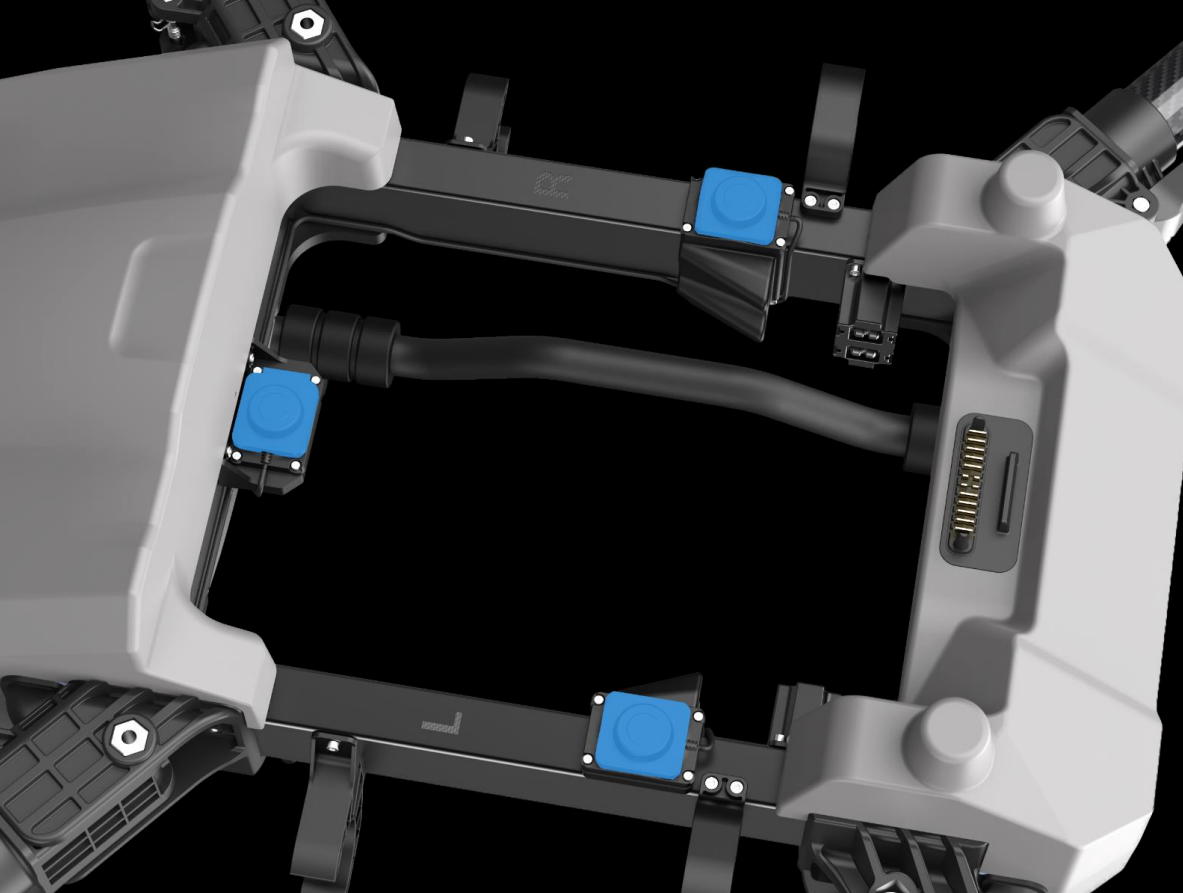

称重传感器除支点外不能与药箱有任何挤压接触，药箱的重量要完全分布在称重传感器支点上，不能与无人机框架有挤压接触。

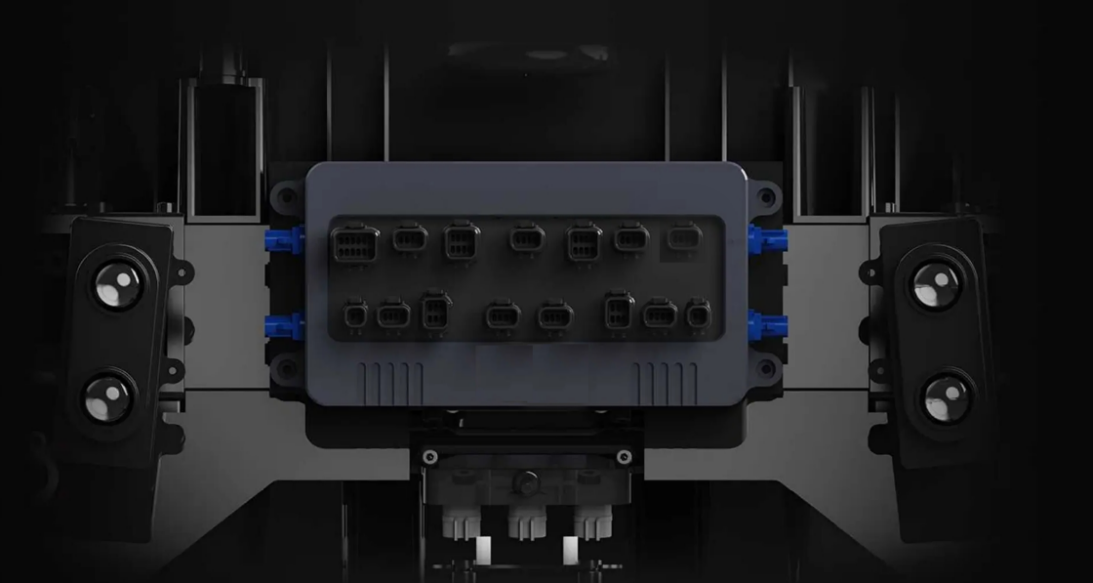

夜航灯

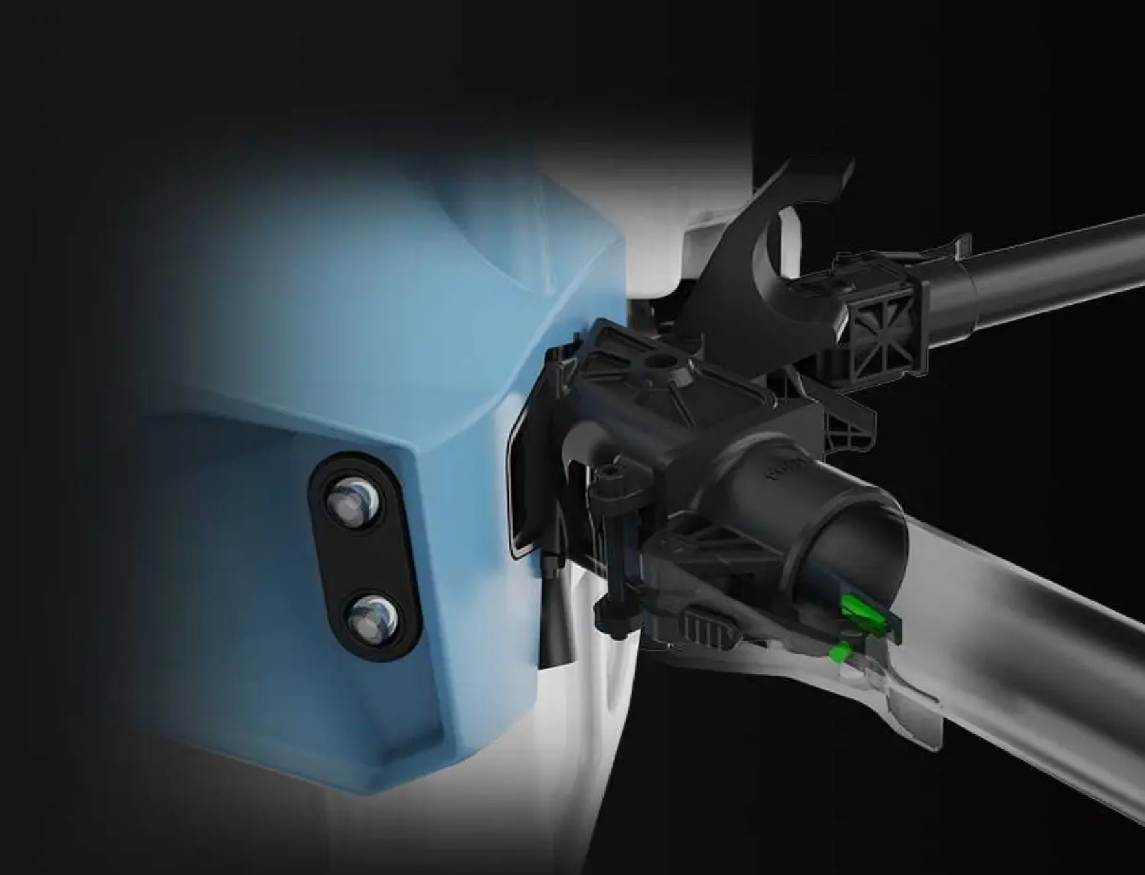

在位传感器
在位传感器安装注意事项：
-
在位传感器安装在机臂以及折叠锁扣处。
-
用于监测折叠机臂的锁扣是否锁紧，避免未锁紧机臂就起飞无人机。
