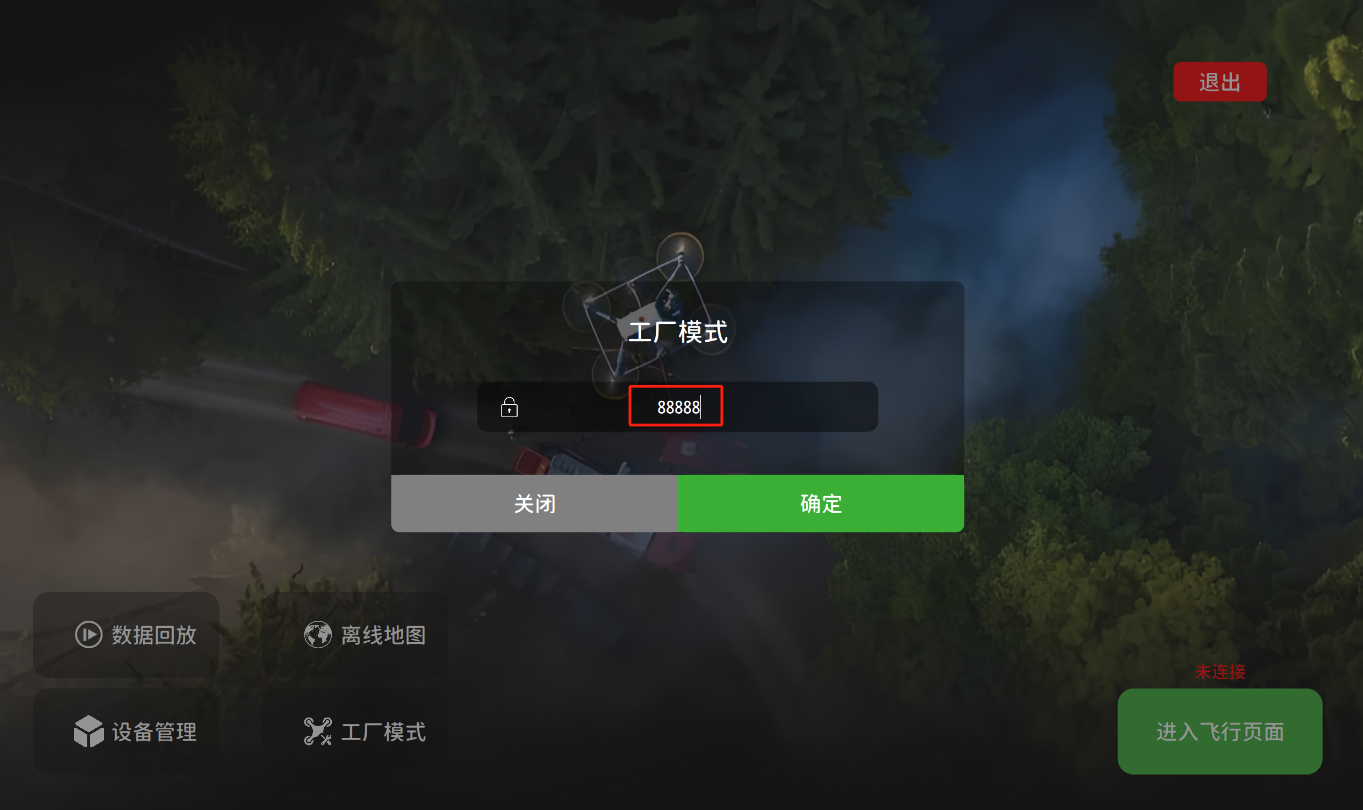

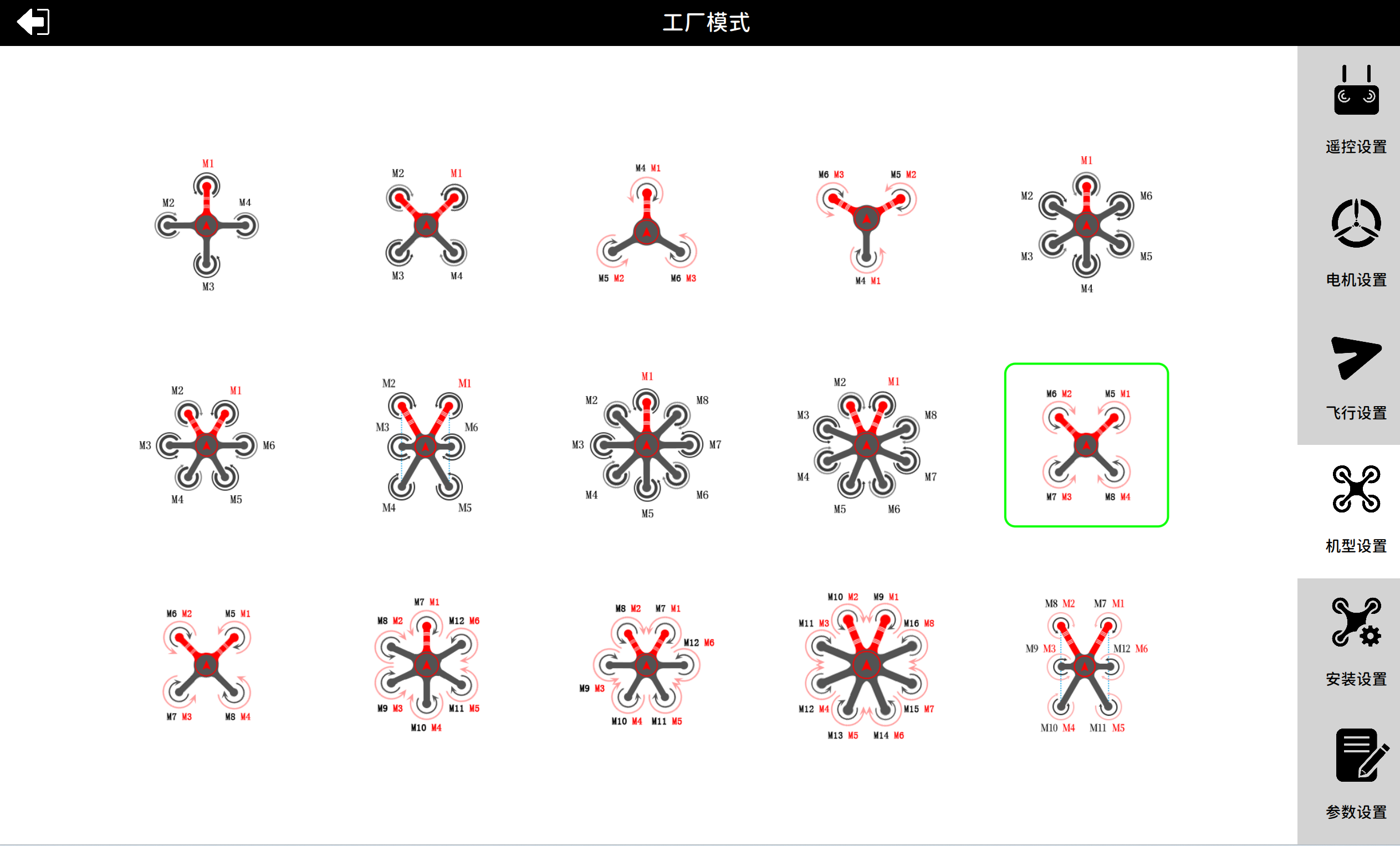

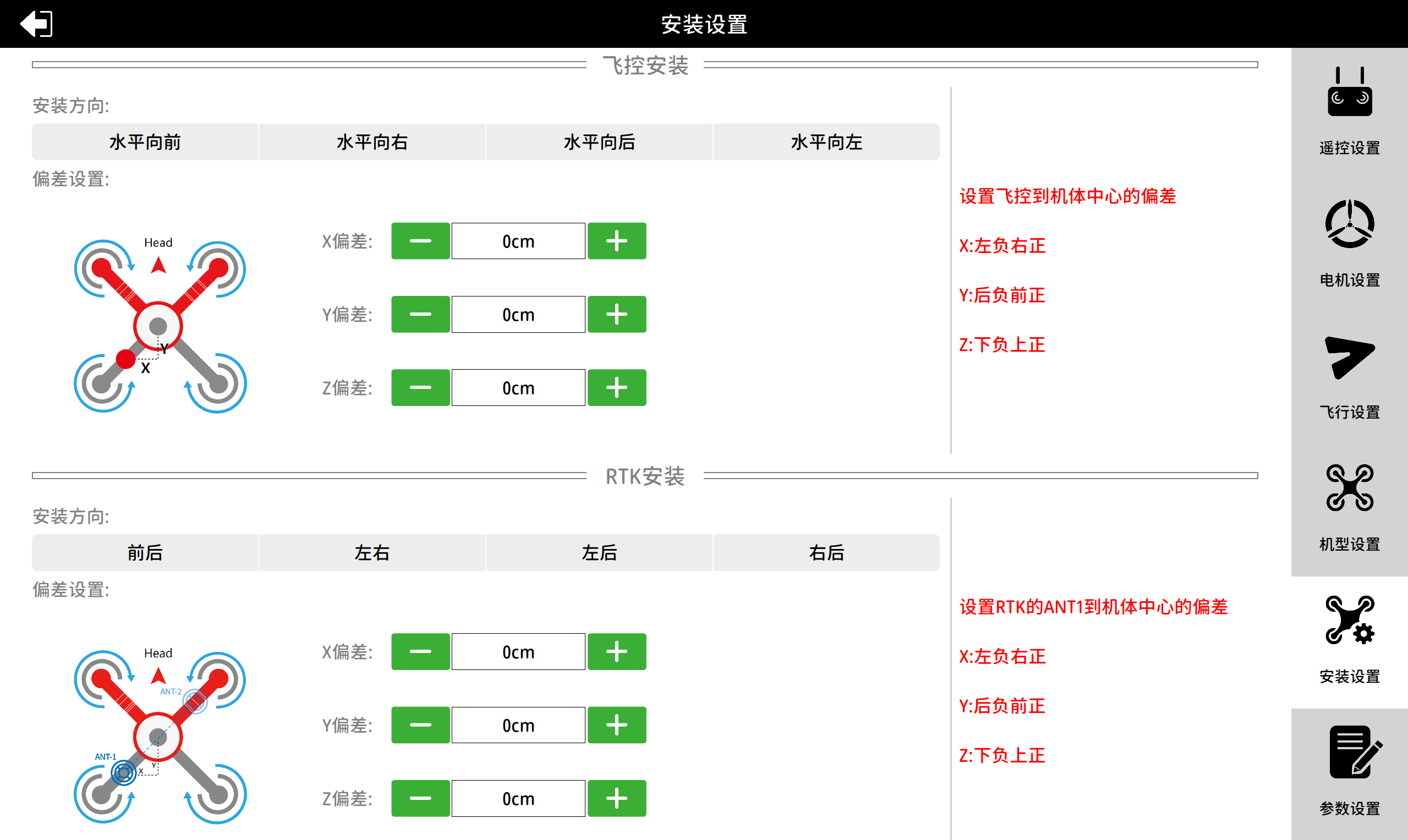

# V10APP说明书 - [V10APP说明书](#v10app说明书) - [1 设备清单](#1-设备清单) - [2 安装调试](#2-安装调试) - [2.1 飞控和各航电设备链接示意图](#21-飞控和各航电设备链接示意图) - [2.2 飞控模块接口](#22-飞控模块接口) - [2.3 常见链路或遥控器接收机连接](#23-常见链路或遥控器接收机连接) - [3 工厂模式](#3-工厂模式) - [3.1 机型设置](#31-机型设置) - [3.2 安装设置](#32-安装设置) - [3.3 参数设置](#33-参数设置) - [3.4 遥控设置](#34-遥控设置) - [3.5 电机设置](#35-电机设置) - [4 设备管理](#4-设备管理) - [4.1 飞控](#41-飞控) - [4.2 载荷](#42-载荷) - [4.3 电池](#43-电池) - [4.4 雷达](#44-雷达) - [4.5 吊舱](#45-吊舱) - [4.6 遥控器](#46-遥控器) - [5 手动飞行](#5-手动飞行) - [6 物流作业](#6-物流作业) - [6.1 手动物流](#61-手动物流) - [6.2 AB物流](#62-ab物流) - [6.3 多点物流](#63-多点物流) - [7 巡查作业](#7-巡查作业) - [7.1 手动巡查](#71-手动巡查) - [7.2 指点巡查](#72-指点巡查) - [7.3 航线巡查](#73-航线巡查) - [8 一站多机和编队飞行](#8-一站多机和编队飞行) - [8.1 多机相关设置](#81-多机相关设置) - [8.2 多机飞行操作](#82-多机飞行操作) - [8.3 编队飞行操作](#83-编队飞行操作) ## 1 设备清单 | 模块设备 | 型号 | 数量 | | ----------------- | ------- | ---- | | 主控 | V10-PRO | 1 | | RTK定位天线及馈线 | RTK-ANT | 2 | | 普通GPS模块 | GNSS | 1 | | 尾插连接器 | - | - | ## 2 安装调试 ### 2.1 飞控和各航电设备链接示意图 ![飞控和各航电设备链接示意图](/pics/pic1_飞控和各航电设备链接示意图.png) ### 2.2 飞控模块接口 | 接口标识 | 说明 | 备注 | | ------------- | ----------------------- | ------------------------------------------------------------------------------------------------------------------------------------------ | | PWR | 飞控供电输入 | 16~120V宽压输入供电。
该接口具备电压采集能力。 | | M1~M16 | PWM信号接口 | 接电调、舵机等执行机构设备。
具体电调接入哪个接口,参考地面站软件中机型设置标识。

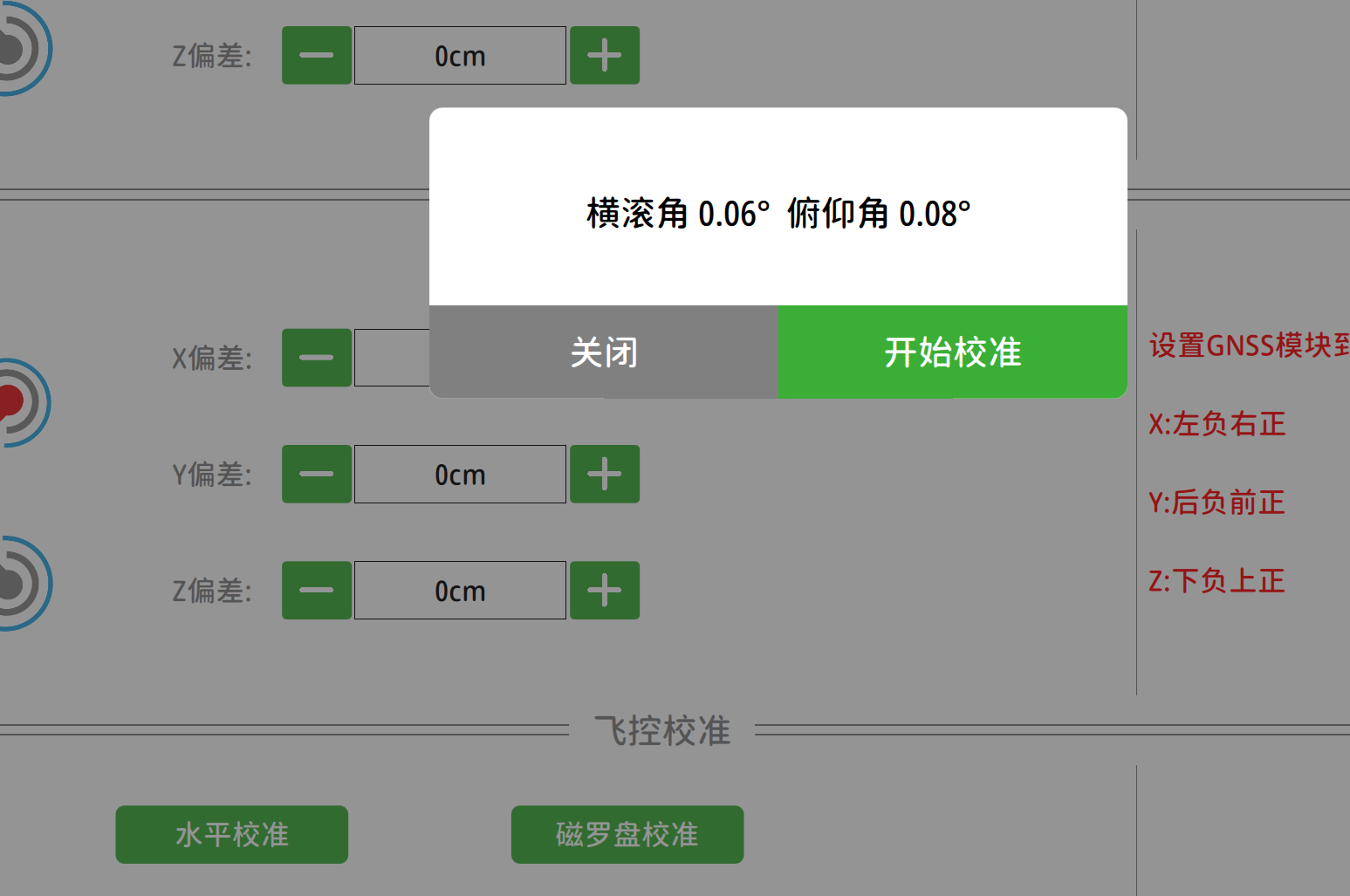

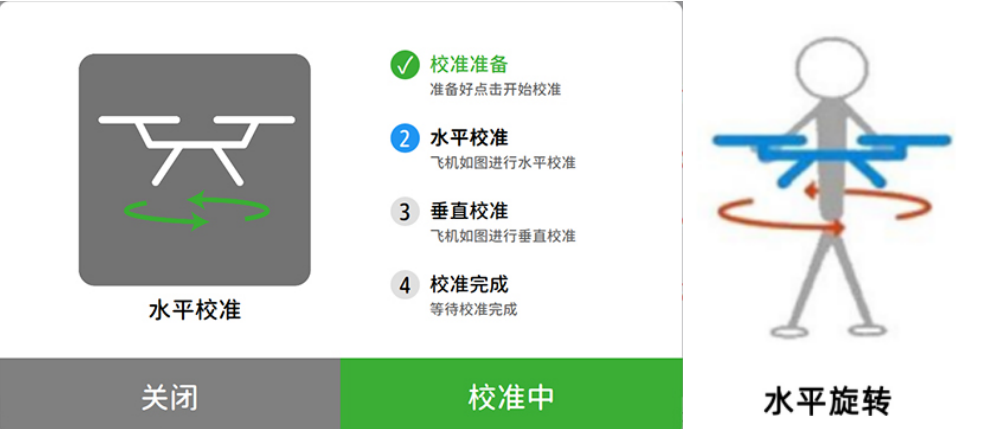

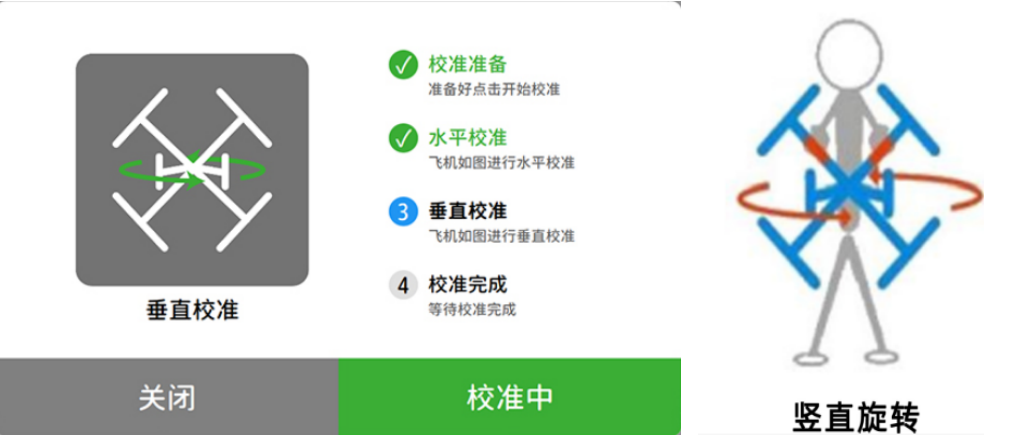

注意,V10-PRO主控杜邦排插第二排为M9~M16的PWM信号。 | | Link | 遥控遥测串口 | 接数传链路,TTL电平,115200波特率。 | | SBUS.I | SBUS信号输入 | 接遥控器sbus接收机信号输出。 | | SBUS.O | SBUS信号输出 | 接可用sbus信号控制的吊舱等设备,如思翼Z10吊舱。
该接口信号与SBUS.I一致。用户可通过遥控器直接控制该接口对接的吊舱等设备。 | | GNSS | GNSS-CAN模块接口 | 接GNSS模块。 | | ASPD | ASPD-CAN模块接口 | 接空速计模块,好盈CAN电调数据,或其他500k CAN设备数据。 | | RTCM | 基站差分数据接口 | 接RTK基站差分链路机载端,或4G网络RTK机载模块。用于接收差分基站数据。 | | COM1 | 载荷链路串口 | TTL串口,可接入载荷,向载荷发送飞控航姿状态数据。
线序R-Rx T-Tx G-地 PPS-GPS秒脉冲信号。 | | ANT1\\ANT2 | 飞控内置RTK板卡天线接口 | ANT1为主定位天线,左右安装时位于左侧,前后安装时位于后侧。
ANT2为主定向天线。左右安装时位于右侧,前后安装时位于前侧。 | | 尾插R1\\T1\\G | 备用遥控遥测链路串口 | 接备用链路,TTL电平,115200波特率。
当应用场景需双链路通信时使用(例如Link接主链路作地面站,R1T1G接遥控器数传做备份保障)。 | | 尾插UPS | 备用供电接口 | 12V备用飞控供电。 | ### 2.3 常见链路或遥控器接收机连接 - 云卓**H16** ![H16接收机连接飞控](/pics/pic2_H16接收机连接飞控.bmp) - 云卓**H20/H30** ![H20_30接收机连接飞控](/pics/pic3_H20_30接收机连接飞控.bmp) - 思翼**MK15/MK32** ![MK15_32接收机连接飞控](/pics/pic4_MK15_32接收机连接飞控.bmp) - 远传融创**S1** ![S1接收机连接飞控](/pics/pic5_S1接收机连接飞控.bmp) ## 3 工厂模式 安装好设备后,需要进入此页面,进行各项装调参数配置。 ### 3.1 机型设置 在此页面进行机型的选择。 **注意事项** 1. 按照图示**电机转向**连接对应的电调信号。例如: - M1为X4轴8桨右前机臂,逆时针电机信号; - M5为X4轴8桨右前机臂,顺时针电机信号; 2. 请务必选择**正确的机型**,并正确按照机型图示连接电调信号线,否则将导致炸机事故。 ![机型设置](/pics/pic6_机型设置.png) ### 3.2 安装设置 在此界面进行飞控模块、天线、遥控器、电调等的设置。 ![安装设置](/pics/pic7_安装设置.png ) 1. 飞控安装 务必设置正确的飞控安装方向、RTK天线安装方向,否则将导致炸机事故。 2. RTK安装 - 飞控ANT1和ANT2接口的天线务必按图示说明安装,不可互相装反,否则将导致炸机事故。 - 天线应安装在机身开放无遮挡位置,以达到良好的搜星效果。 3. GNSS安装 - 按图示和红字说明,设置安装位置偏差补偿参数,会有更精准的飞行性能; - GNSS模块内含磁罗盘,箭头必须指向机头前方。 - GNSS模块应安装在机身开放无遮挡位置,并远离电机、大电流线缆、钢铁材质物体,以达到良好的搜星和磁测向效果。 4. 水平校准和磁校准 - 水平校准: ![水平较准](/pics/pic8_水平较准.png ) 将飞机放置于水平地面,点击水平校准,等待两秒后,横滚俯仰角收敛到0度附近,校准完成。 一般正常安装无需进行水平校准,当发现有如下现象时可进行一次水平校准。 - 飞机姿态模式下飞行,摇杆回中后明显自主往固定方向漂移。说明飞控水平面和飞机动力面存在偏差,可进行一次水平校准。 - 飞机放置水平地面,飞控横滚俯仰姿态数据超过2度,可进行一次水平校准。 - 磁校准: 按照APP图示提示,人工抬起飞机,依次进行水平旋转和垂直旋转,按APP提示完成校磁。 ![磁校准](/pics/pic9_磁校准.png ) V10-PRO飞控配置了双天线测向,一般无需进行磁校准。当有如下场景时可进行一次磁校准。 - 首次装机建议做一次磁校准。 - APP报磁干扰相关警告,可进行一次磁校准。 ### 3.3 参数设置 在此页面进行飞控的控制相关感度参数。 ![参数设置](/pics/pic10_参数设置.png) 通常默认的感度参数,适应大部分飞机飞行情况。对于常见的一些动力套,我们有推荐的经验参数参考如下补充参考参数。 一些调参的指导意见: 1. 除了“感度设置”内的参数,针对不同的动力和飞机平台需要调整。其它参数大部分情况下都无需修改。 2. 当机身较低频的晃动时,可适当增加“横滚姿态自稳”,“俯仰姿态自稳”。每次加减10\~20。可适当增加“横滚阻尼”,“俯仰阻尼”,每次加减1\~2。 3. 当机身较高频率颤动时,可适当减小“横滚姿态自稳”,“俯仰姿态自稳”,每次加减10\~20。可适当减小“横滚阻尼”,“俯仰阻尼”,每次加减1\~2。 4. 当手动打杆回中,飞机表现来回晃一两次,再收敛到水平姿态。可适当增加“横滚阻尼”,“俯仰阻尼”,每次加减1\~2。 5. 特殊需求情况联系商务和技术支持,提供飞机平台的电调型号、轴距、起飞重量、桨叶尺寸信息,我们将提供合适的参数参考回复。 ### 3.4 遥控设置 在此页面可检查飞控是否连接到SBUS接收机的遥控器信号,对遥控器信号进行校准。 ![遥控设置](/pics/pic11_遥控设置.png) **注意**: 1. 此页面的美国手、日本手选择仅修改摇杆示意图中油门、航向通道的显示位置。如需真正修改遥控器手型,需在遥控器本身的APP或设置内进行修改。 2. 检查横滚、俯仰、油门、航向摇杆动作方向和摇杆图示是否一致,不一致需要在遥控器本身设置中将对应通道进行反向。 3. 大部分遥控器的默认行程,都可直接使用无需修改。一般可将遥控器本身行程设置为1000~2000。 4. 飞控适用了遥控器5、6通道进行模式切换和返航触发,7~16通道都可按用户需求用于其它用途。 ### 3.5 电机设置 在此页面可检查飞控输出给各电调的油门信号。若适用了CAN电调,在此页面可进行CAN电调的编号配置和检查更具体的CAN电调电压、电流、转速信息。 ![这是图片](/pics/pic12_电机设置.png ) CAN电调配置: 飞控与好盈的CAN电调进行了协议适配。 1. 将所有CAN电调的CAN信号,并联接入到飞控的ASPD接口;PWM信号按常机型分别接入M1~M16的PWM信号接口。 2. 首次装机需要对CAN电调进行编号设置,否则大家并联在一个接口,飞控无法区分。 3. 依次点击本页面左侧绿色M1~M16按钮对CAN电调进行设置。点击一个后,正常对应的好盈电调会发生灯语变化,稍等2秒后将在信号进度条下方显示出电调电压、电流、转速信息。 ## 4 设备管理 ### 4.1 飞控 在此页面可进行飞控的固件升级、飞行数据下载。 ![这是图片](/pics/pic13_飞控.png ) 飞控升级: 可进行在线升级或本地升级。在线升级为通用固件,特殊项目定制固件请联系进行专项目人员。 升级传出100%后将飞控重新上电,飞控需要大约10s进行内部的更新,期间电调会发出滴滴声。完成后地面站APP将可重新获得连接。 ### 4.2 载荷 在此页面进行抛投舵机、照明灯等PWM信号控制的载荷设备的映射和配置。 ![这是图片](/pics/pic14_载荷.png ) 设置的各参数说明 1. 遥控器映射通道 使用遥控器哪个通道来对该舵机\灯进行手动开关控制。 多个舵机\灯可映射通一个遥控器通道,实现一个拨杆同时开关多个舵机。 例如下图中的设置,表示飞控对接了6个抛投舵机,它们分别接在M5~M8及M14、M1通道上。通过遥控器的7通道同时进行手动开关操作。 ![这是图片](/pics/pic15_抛投通道.png ) 2. 飞控映射通道 使用飞控M1~M16中哪个PWM信号接口对该舵机\灯进行开关控制。 每个舵机\灯,应映射到不同的飞控PWM信号接口。 3. 抛投器\照明灯打开值 打开抛投舵机\灯的PWM信号。通常为1000~2000范围的值。 若需要高电平打开,则值填2500。若需要低电平,则值填0。 4. 抛投器\照明灯关闭值 关闭抛投舵机\灯的PWM信号。通常为1000~2000范围的值。 若需要高电平关闭,则值填2500。若需要低电平,则值填0。 ### 4.3 电池 在此页面可对智能电池信息进行查看。 ![这是图片](/pics/pic16_电池.png) 飞控与格式、海盈、智安等电池厂家进行了智能电池CAN协议适配,与智能电池通过CAN-HUB接口进行对接。 支持同时接入多电池(最多5个,智能电池厂家需按协议做好电池ID自分配)。 ### 4.4 雷达 可在此页面查看各雷达数据。飞控与雷达通过CAN-HUB接口进行对接。 ![这是图片](/pics/pic17_雷达.png ) ### 4.5 吊舱 在此页面选定吊舱的型号。APP将根据吊舱型号自动匹配视频流的网络配置。 ![这是图片](/pics/pic42_吊舱.bmp ) 若使用的吊舱型号不在列表中,选择“其它型号”,并根据吊舱说明书中的说明填写吊舱视频流地址。 ### 4.6 遥控器 在此页面进行遥控器通道数据的查看,进行遥控器校准。 ## 5 手动飞行 飞控可通过支持SBUS的遥控器进行手动飞行,手动飞行有姿态模式和定点模式两种。 - 姿态模式:摇杆对应飞机目标飞行姿态。摇杆回中时保持飞机姿态水平,油门定高,位置不锁定。当有外界扰动如风吹时会有位置漂移。

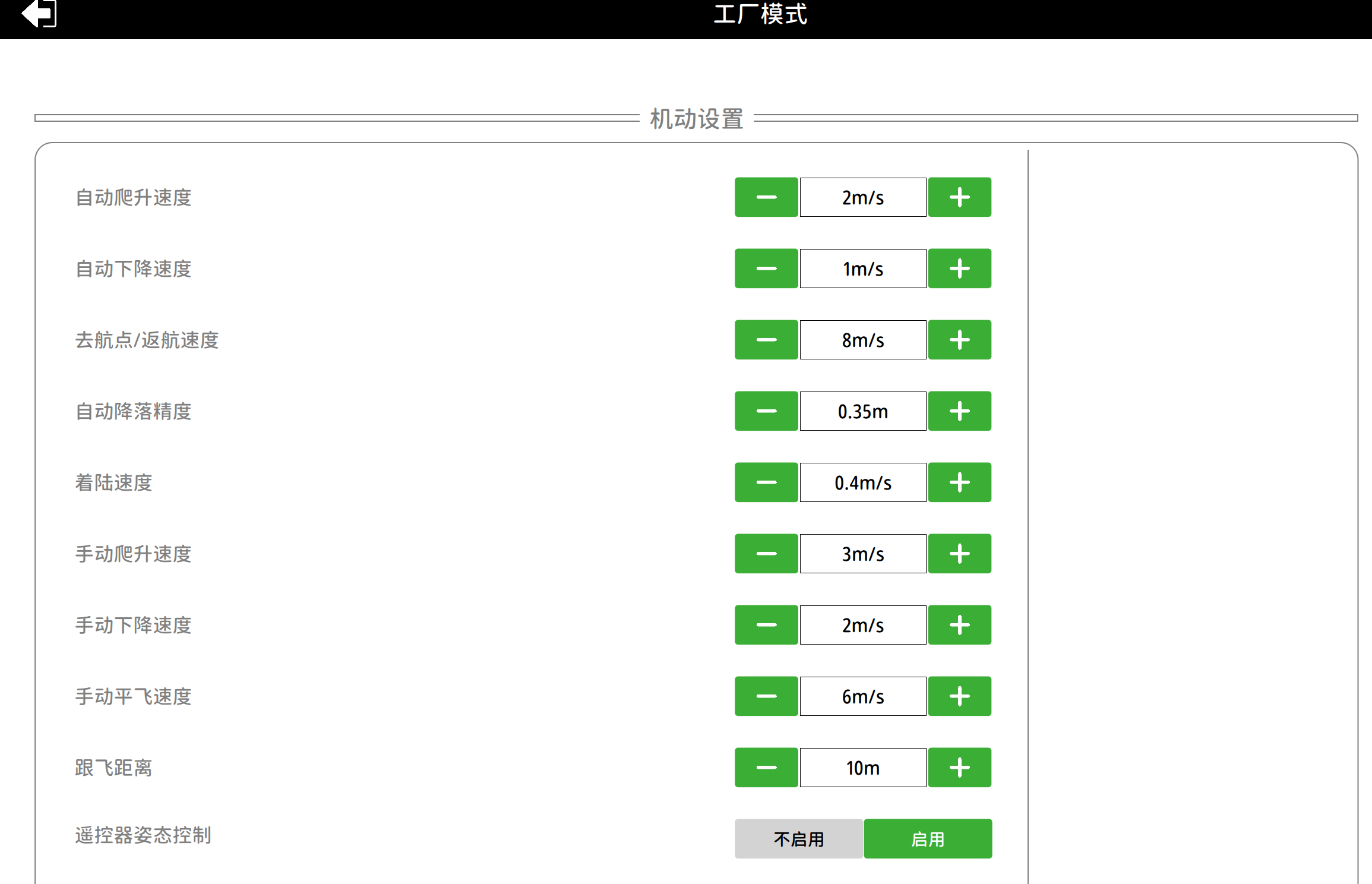

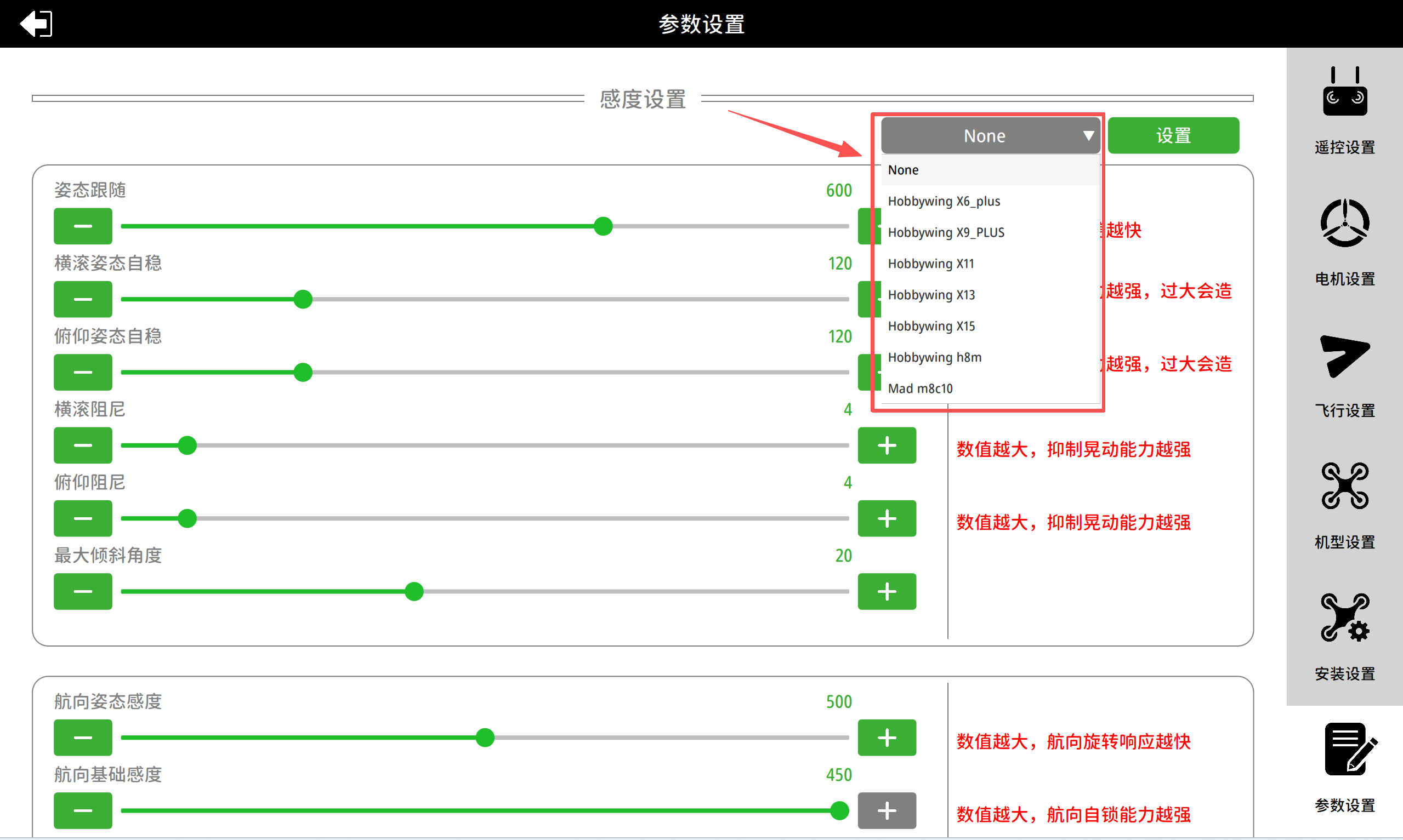

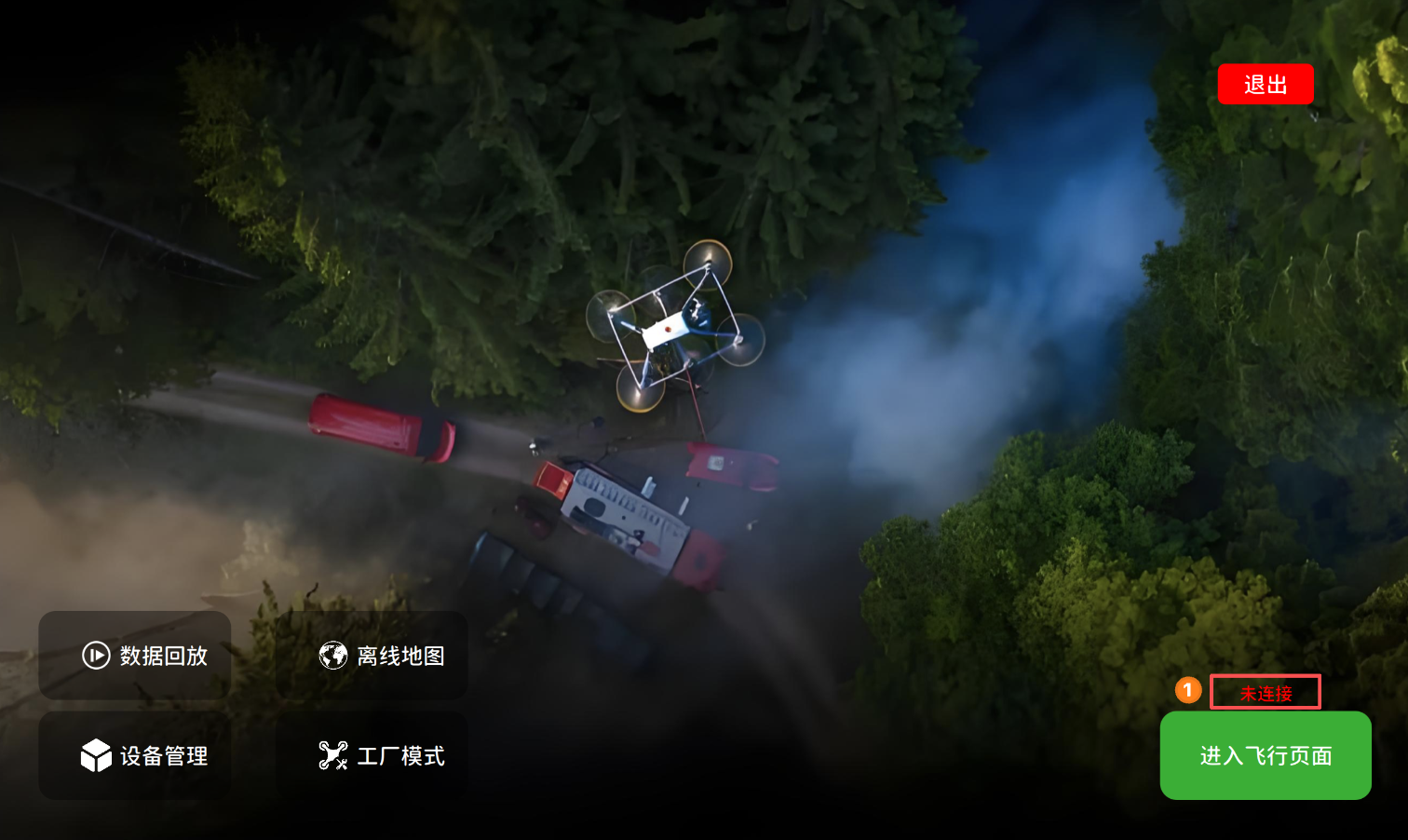

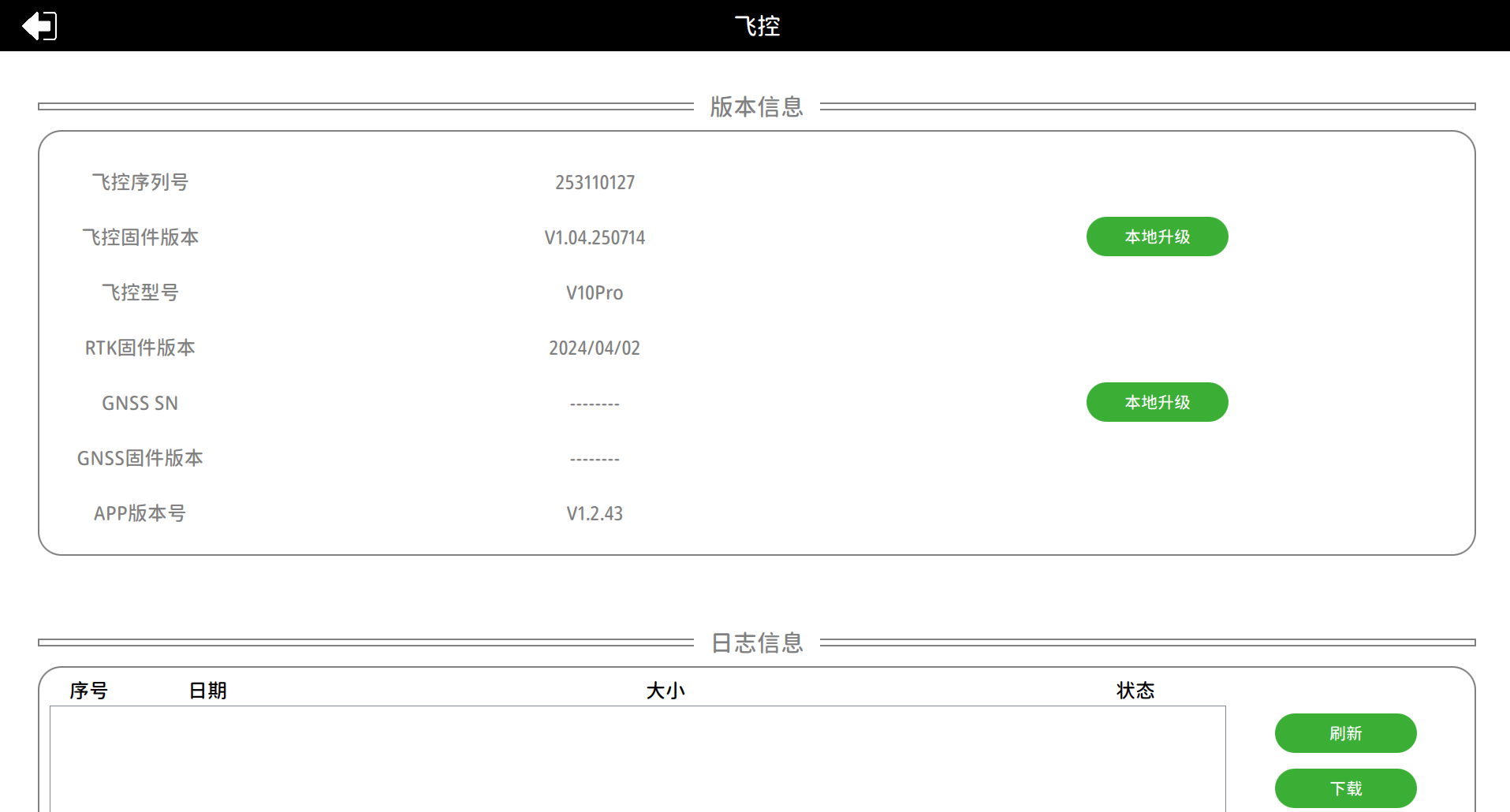

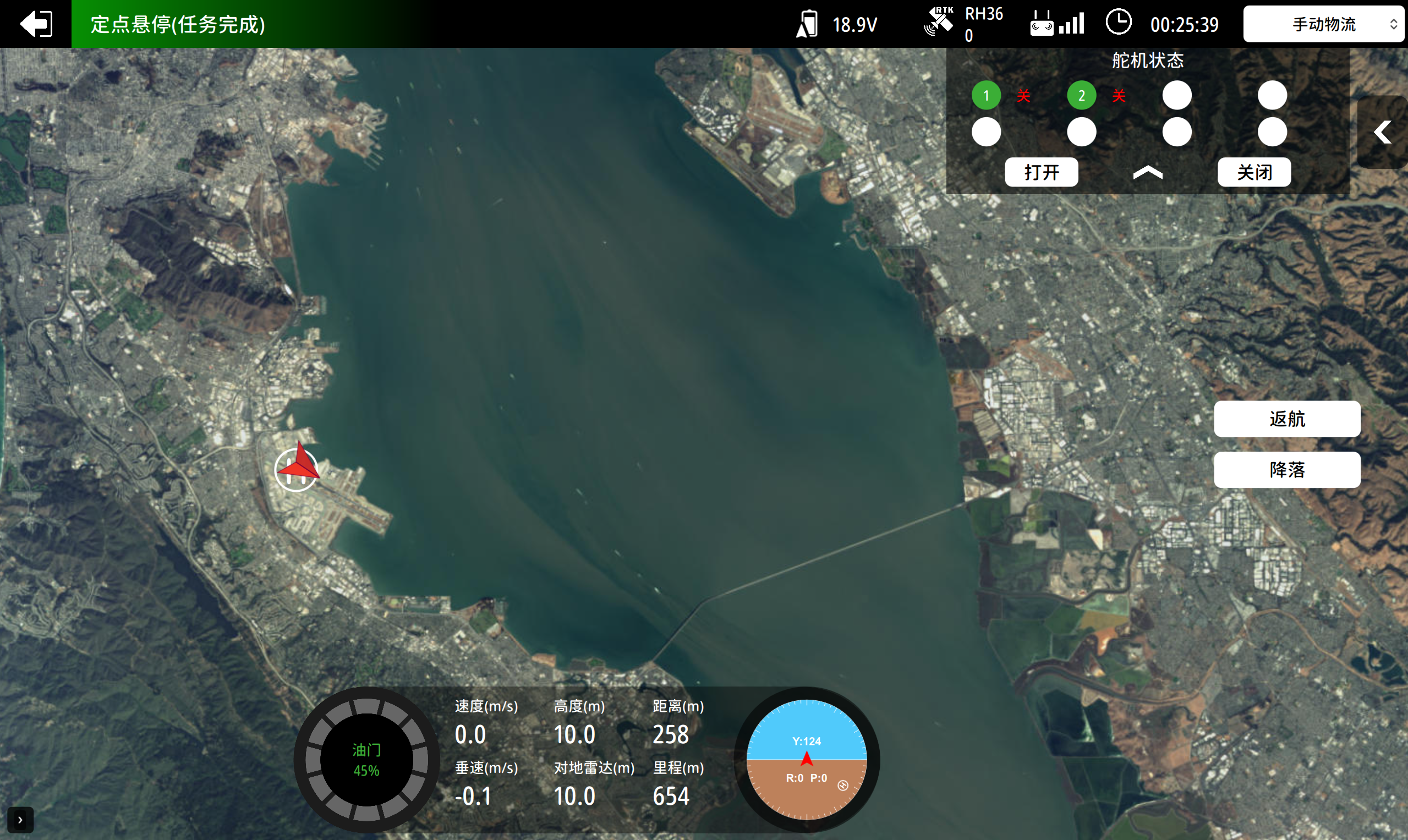

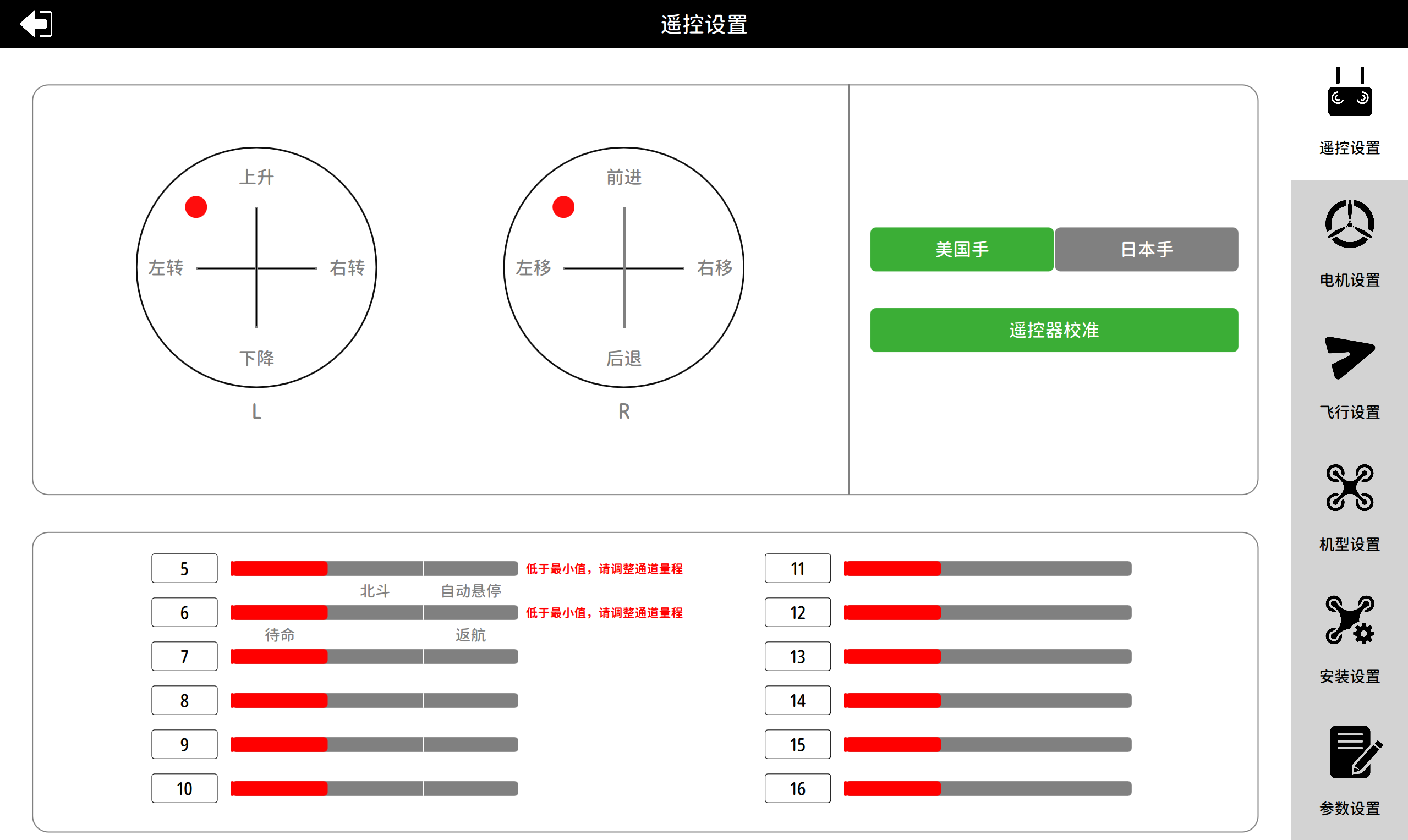

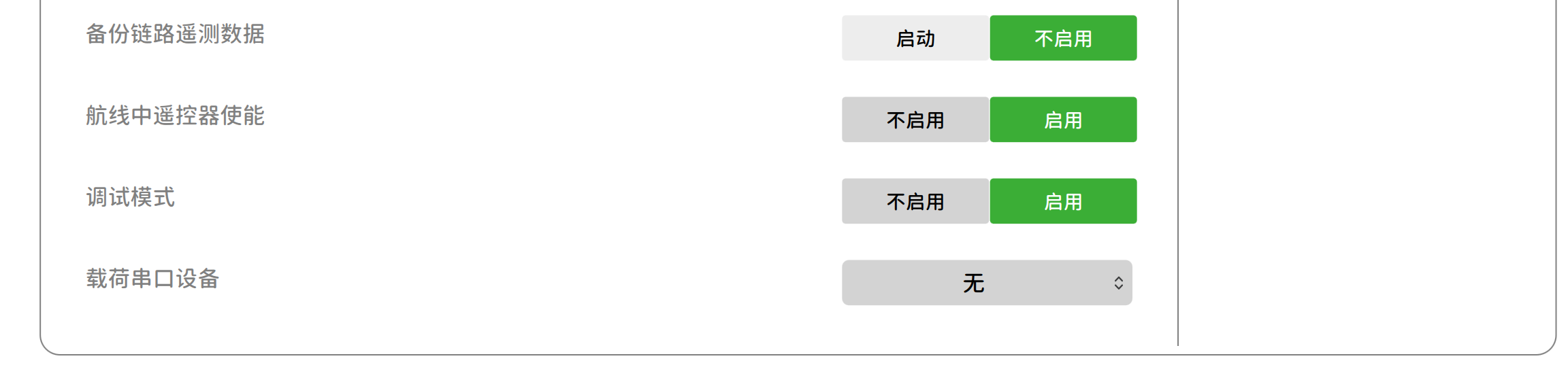

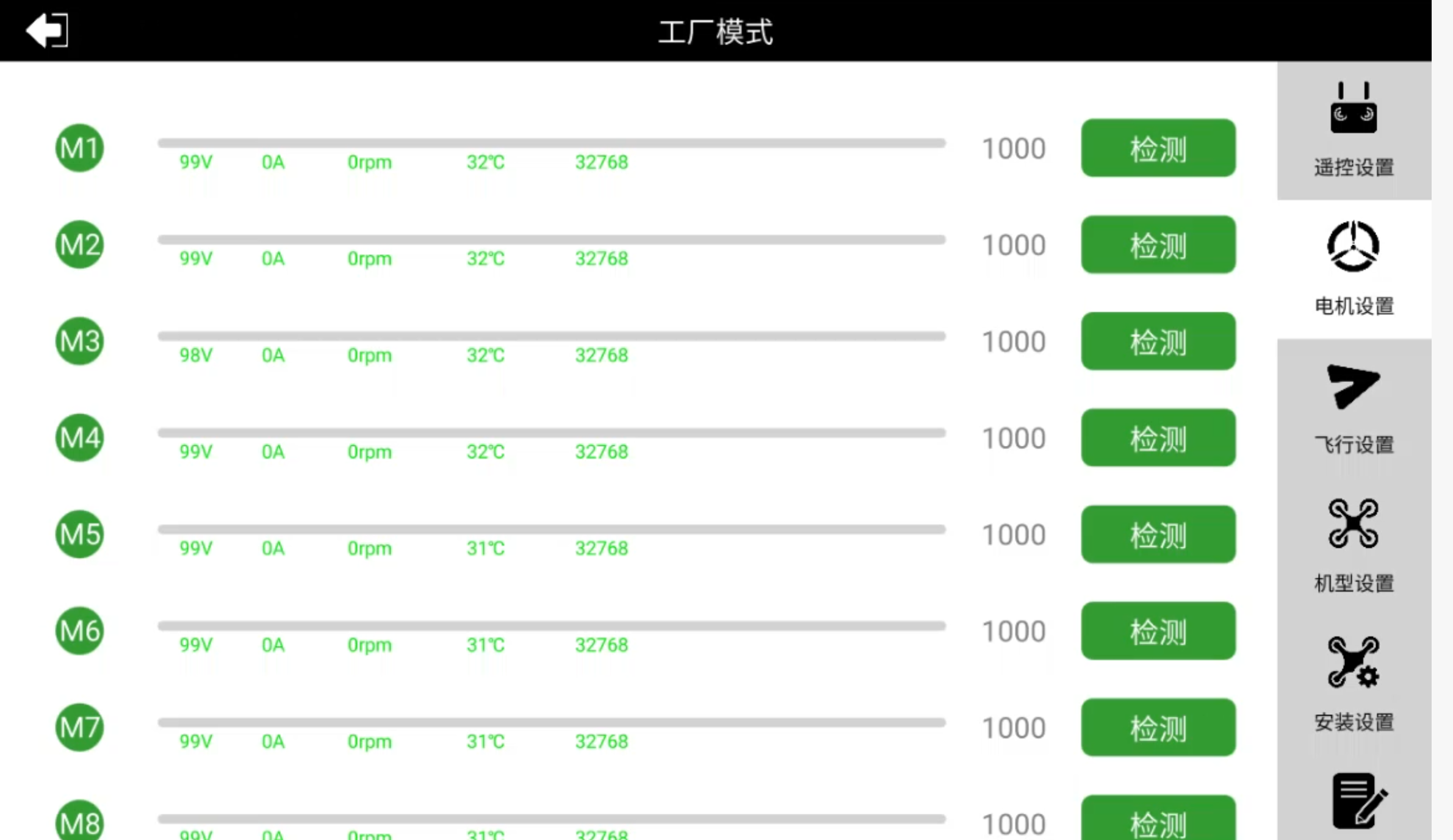

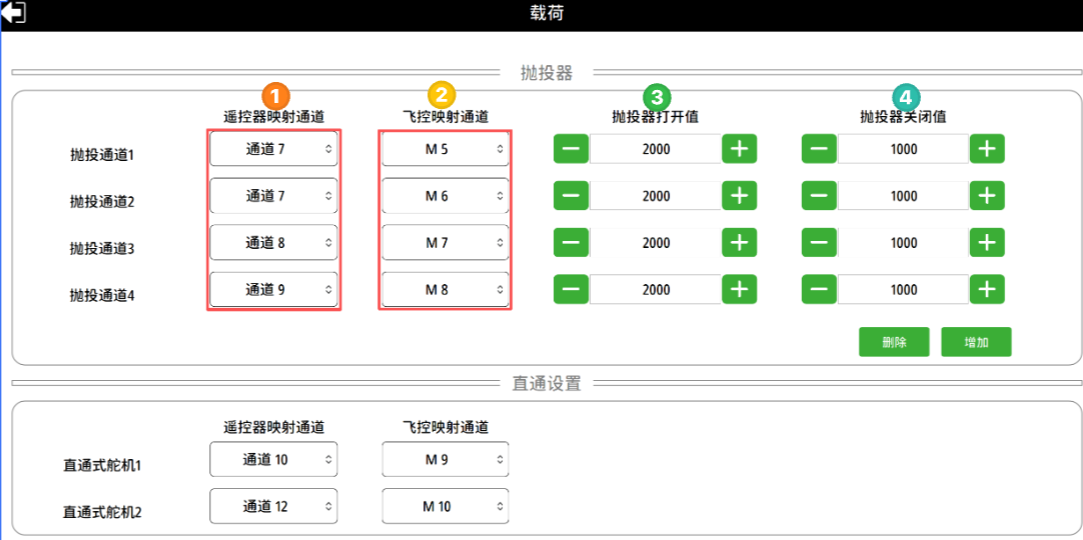

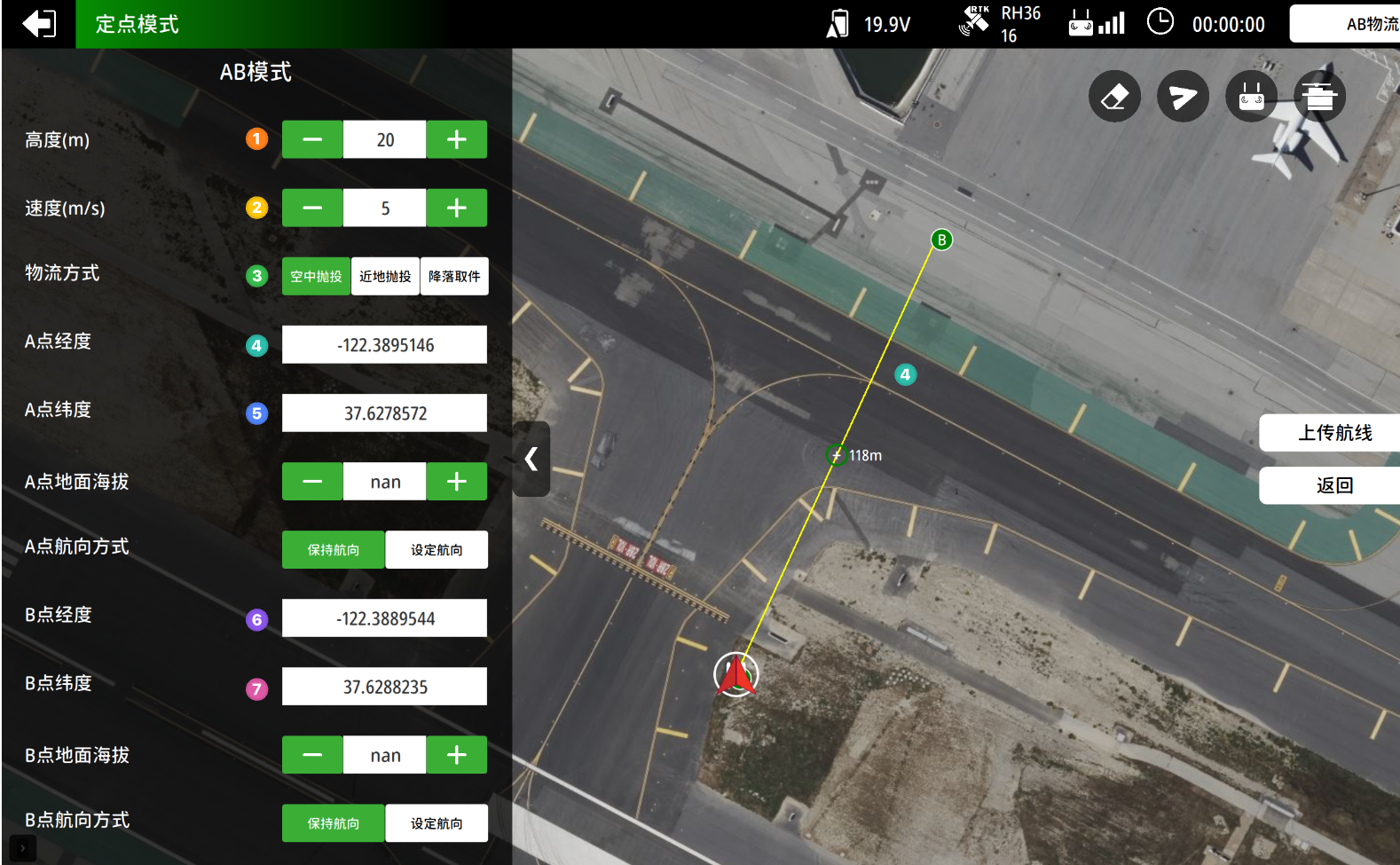

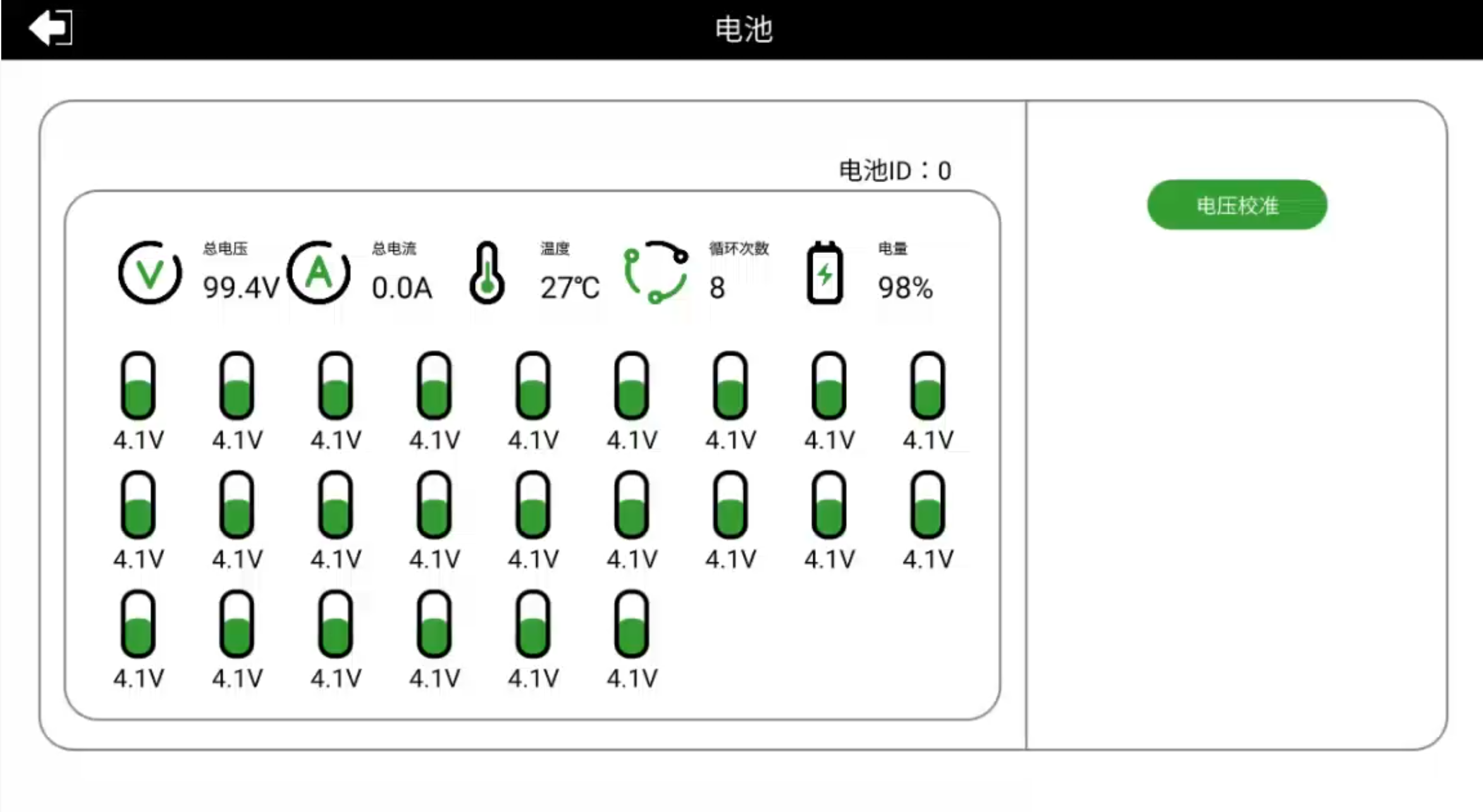

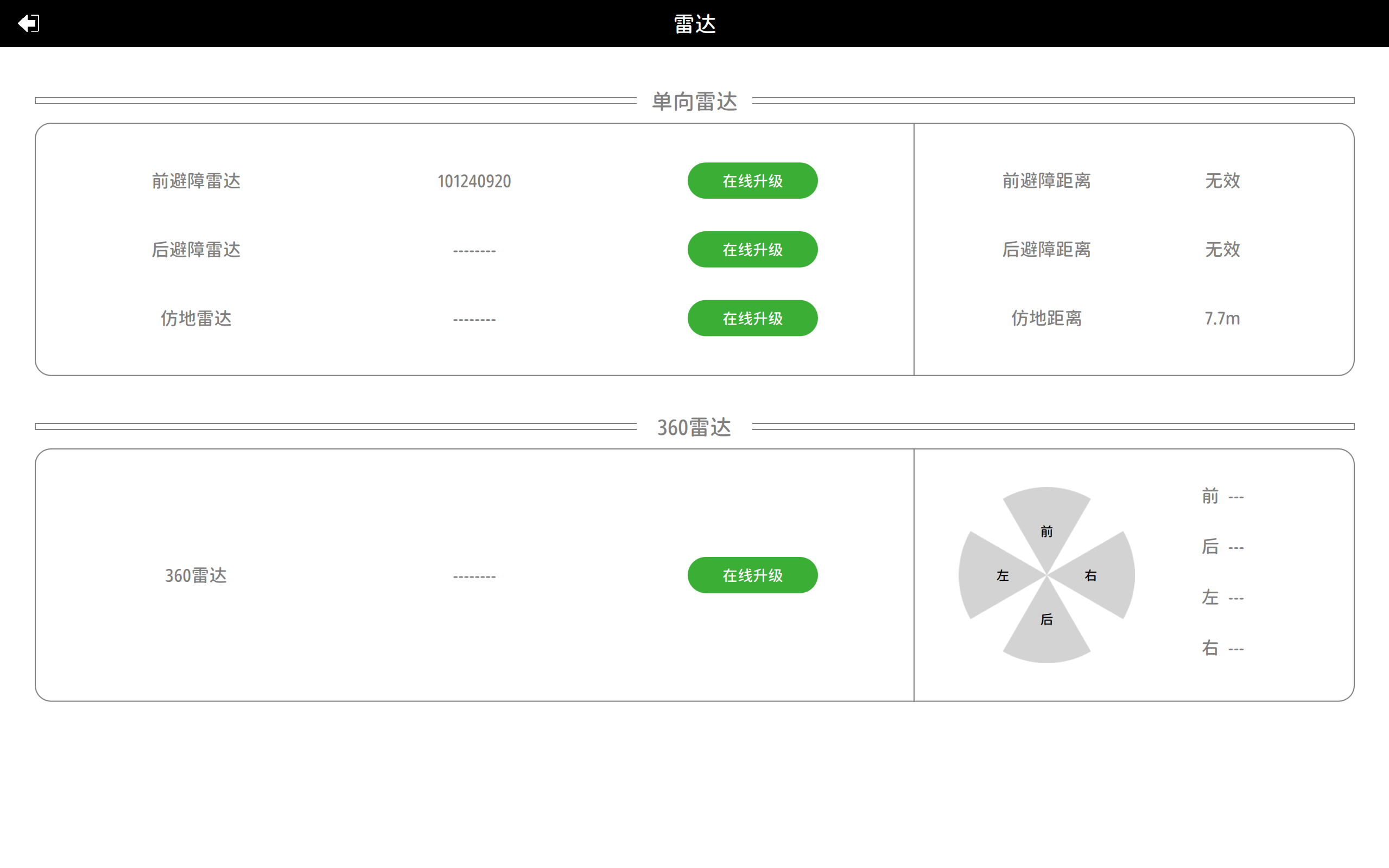

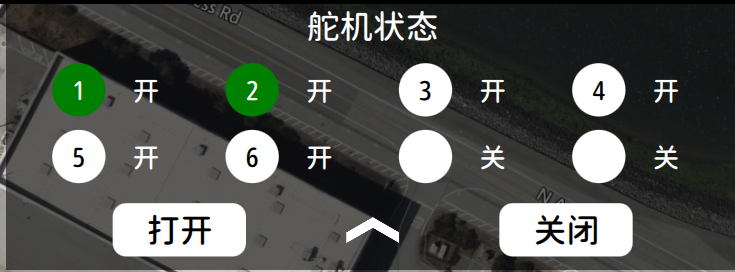

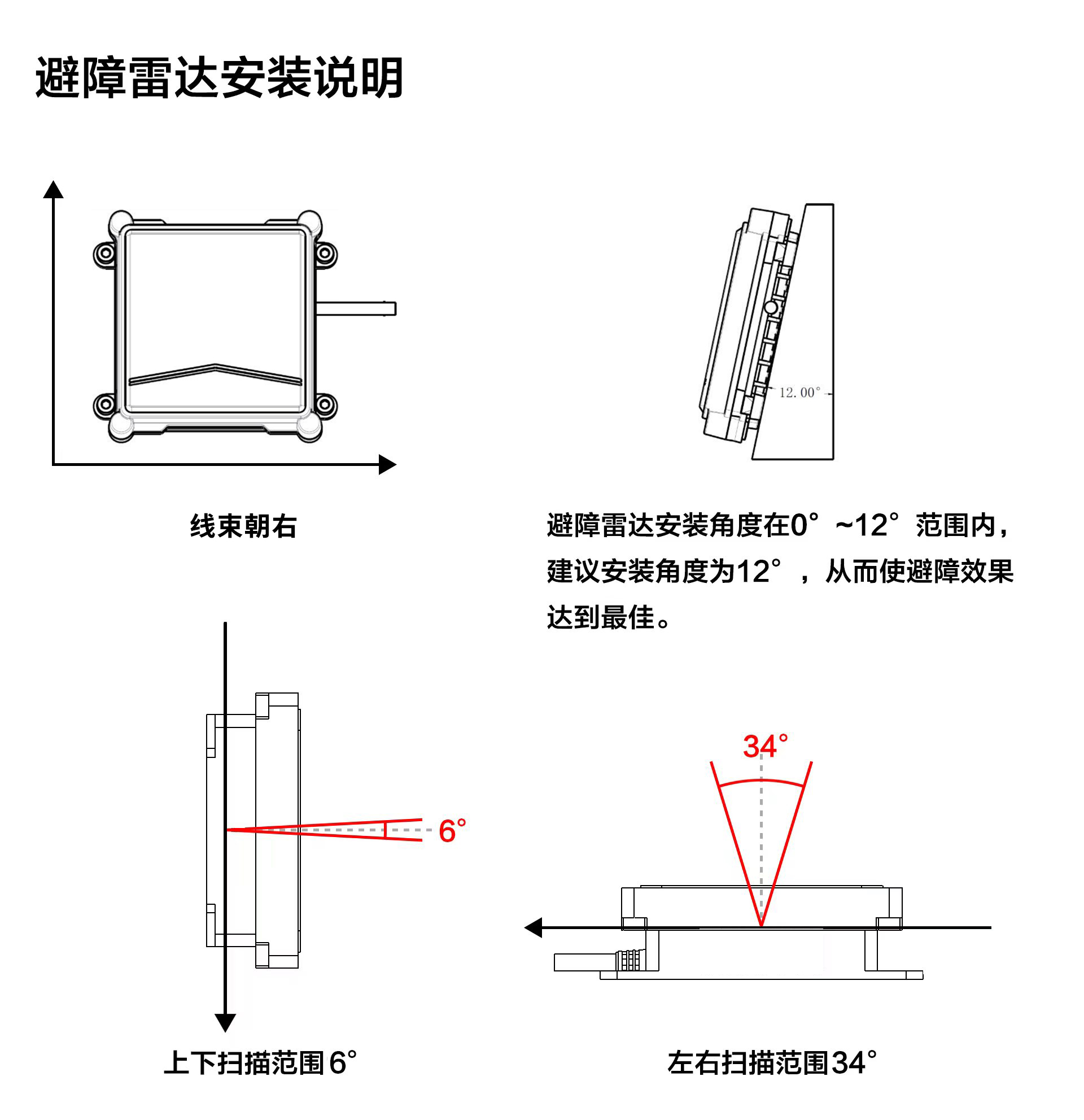

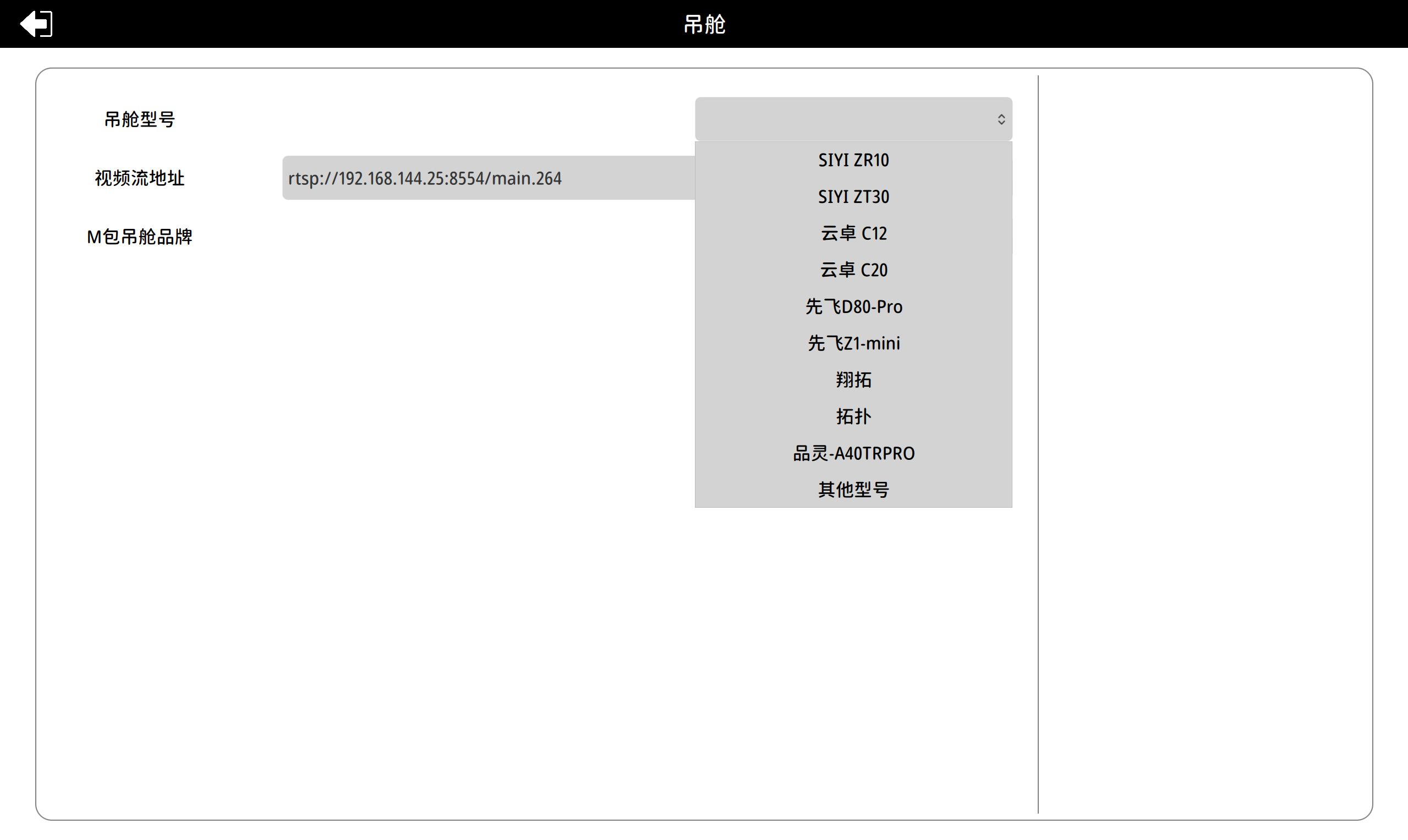

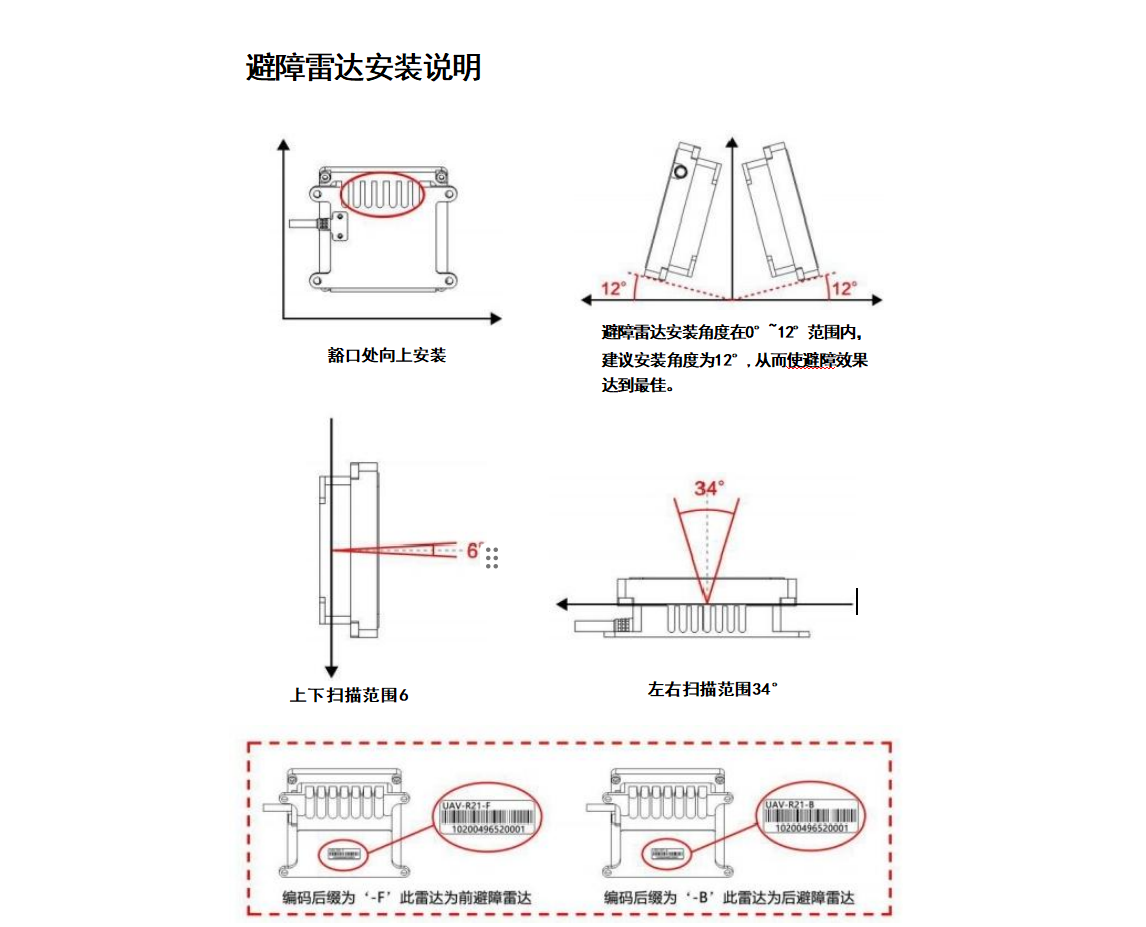

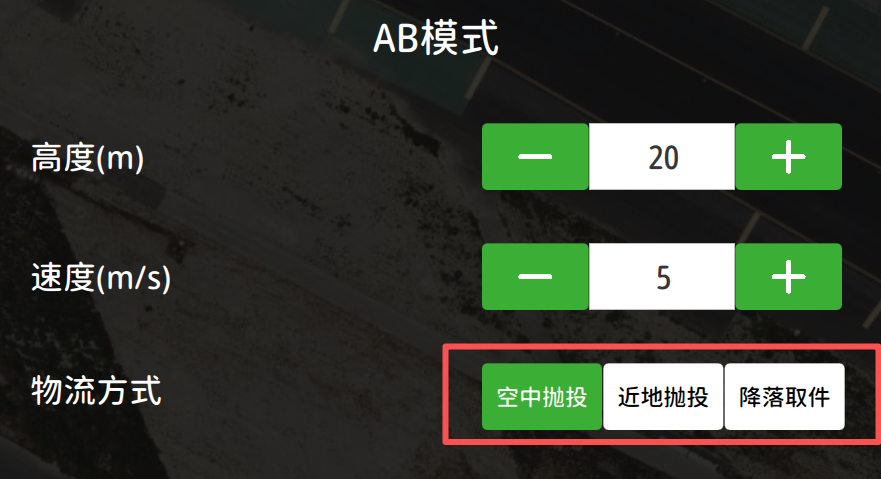

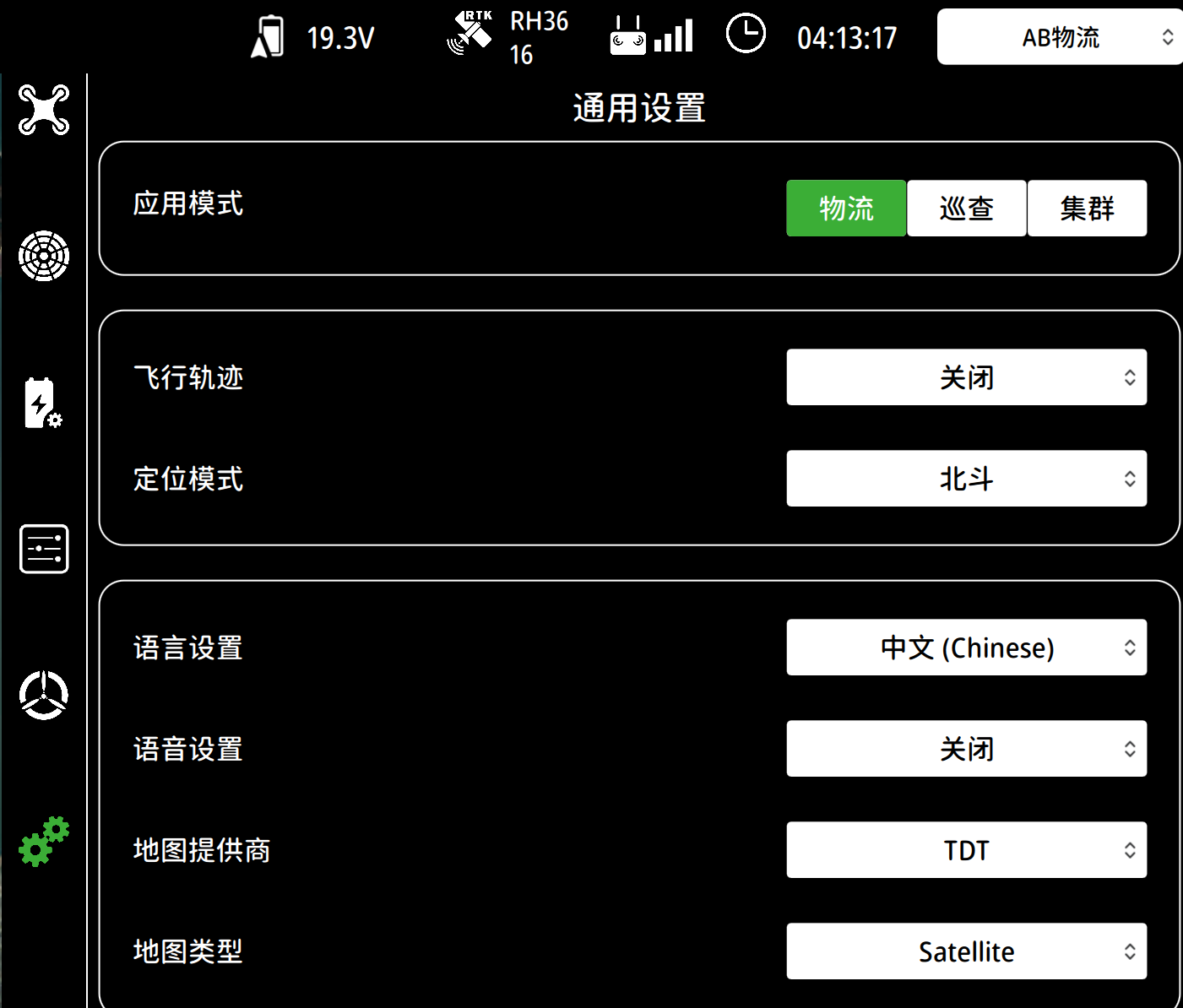

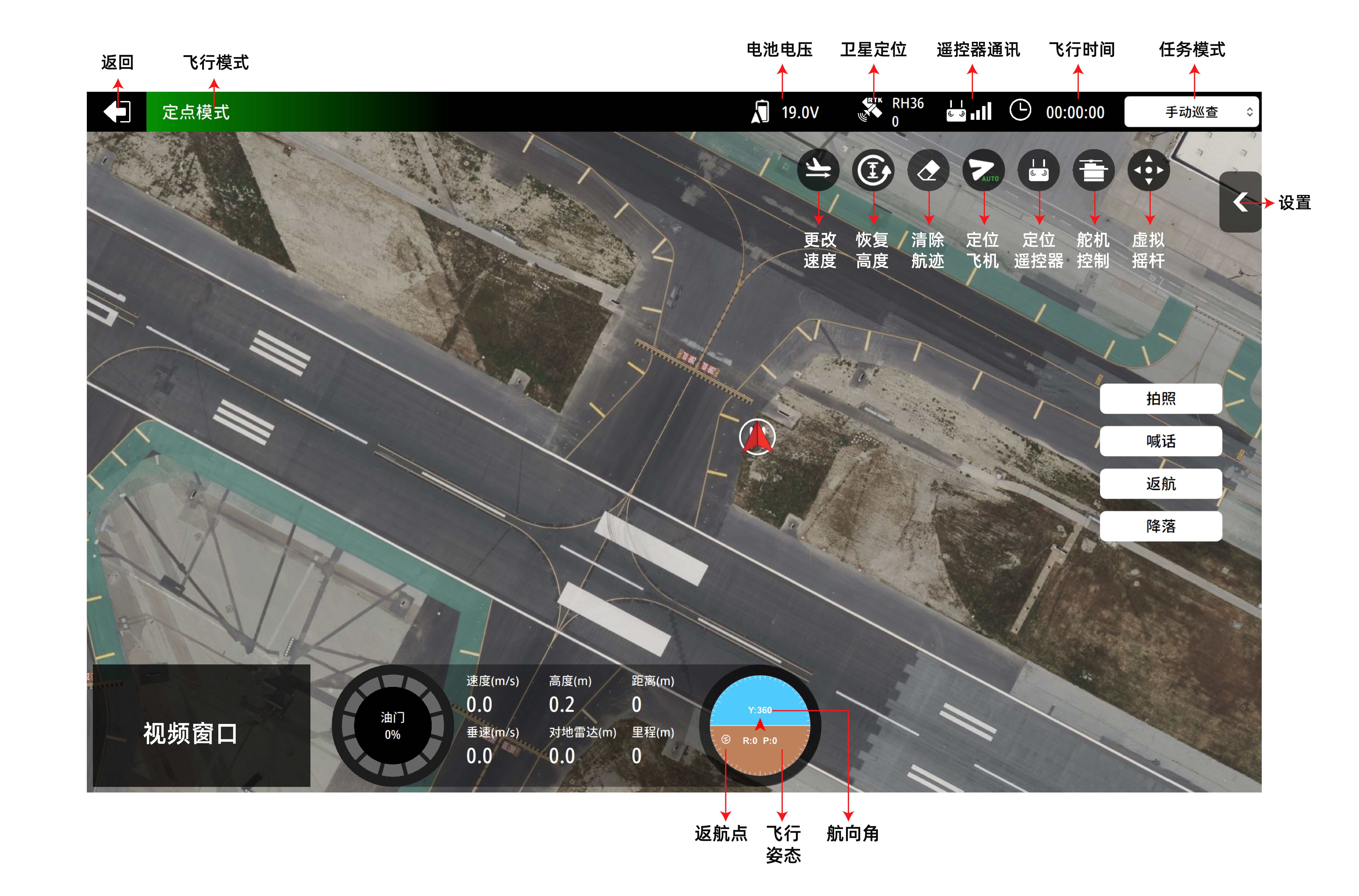

- 定点模式:摇杆对应飞机目标飞行速度。摇杆回中时保持飞机定点,油门定高。 快速开始手动飞行的步骤: 1. 飞前检查 确认APP无异常警报,定位良好。飞机电池、电机动力正常。 2. 手动解锁 通过遥控器5通道拨杆,将飞控切换至姿态模式或定点模式。外八或内八摇杆进行解锁。注意手动飞行前需将遥控器进行校准,飞控才能正确识别摇杆行程。 解锁后飞控将输出怠速油门,若解锁后持续保持无推油门杆动作,5秒后将自动上锁。 3. 手动起飞 解锁后将油门杆推过中位,飞控加油进行起飞。 注意油门过中后,不要再在飞机未离地的情况下大幅度打横滚俯仰杆,可能会导致飞机在地面侧翻。 4. 手动降落 拉低油门控制飞机降落,待飞机接触地面后,将油门拉到最低,保持一段时间,飞控会自动检测上锁停转。 5. 手动强制上锁 飞行中遇到一些异常情况,可能需要手动上锁。切到姿态模式或定点模式,内八或外八动作均可进行强制上锁应急。 注意正常飞行时,特别是进行机动测试时,不要打杆出内八或外八的手势。 ## 6 物流作业 在右侧边栏选择“通用设置”->“应用模式”为“物流”。在右上角选择作业场景“手动物流”、“AB物流”或“多点物流”。 ![这是图片](/pics/pic18_物流作业.png) ### 6.1 手动物流 ![这是图片](/pics/pic19_手动物流.png) 飞行操作参考手动飞行。在飞行页面可打开舵机控制面板,选取需要控制的舵机进行开关。舵机开关即可通过APP进行操作,也可通过映射的遥控器通道进行操作。 通过APP舵机状态面板进行抛投舵机操作时,数字图标点击绿色,代表此次开关将操作该舵机。可同时选取一个或几个舵机进行开关操作。如下图中表示选中了1、2两个舵机,当点击“打开“或”关闭”按钮时,这两个舵机将都被打开或关闭。 ![这是图片](/pics/pic20_舵机状态.png) 当被选中的舵机已经处于打开\关闭状态时,对其进行打开\关闭操作将不会改变其当前状态。 ### 6.2 AB物流 AB物流适用于两点间单次运输的情况。可执行A->B的货物投运,B->A的逆序返回。 AB物流的通常适用流程: 1. 任务规划 点击右侧任务规划按钮,APP将飞机当前位置作为A点,人共在地图上选取B点。若AB间非简单直线,可点击“+”号增加中间点。 ![这是图片](/pics/pic21_任务规划.png ) 打开左边AB任务编辑面板,可编辑具体的任务属性。高度为AB航线的飞行高度,“速度”为AB航线的飞行水平速度。若已有确定的A\B点位置,A\B的精确经纬度可进行人工编辑。 ![这是图片](/pics/pic22_编辑面板.png ) - 物流方式“空中抛投”:飞机到达B点后,在当前高度打开抛投舵机。然后飞机沿航线逆序返回A点,在A点降落。 - 物流方式“近地抛投”。需装配对地雷达,飞控到达B点后,自动降低高度。当对地雷达测得距离到达“近地抛投高度”,飞控将打开抛投舵机。然后飞机爬高到航线高度,沿航线逆向返回A降落。**注意**:必须配备对地雷达以实现此方式。 ![这是图片](/pics/pic23_近抛投高度.png ) - 物流方式“降落取件”。飞机在B点进行降落,落地后人工取走机上货物。 规划好任务后,点击右侧“上传航线”将任务航线上传给飞控。 2. 任务作业 - 做好飞前检查工作,包括动力、电机、APP无异常和报警,点击右侧“执行任务”; ![这是图片](/pics/pic24_执行任务.png ) - 点击“解锁起飞”,飞机收到指令后解锁怠速旋转3s,然后加油门垂起起飞到预设的起飞高度; ![这是图片](/pics/pic24_解锁起飞.png ) - 点击“A->B”, 飞机将从第一个航点A开始,沿航线顺序飞行到最后一个B航点;
- 到达最后一个航点,飞控按任务规划中预设的“物流方式”,进行抛投、或沿航线逆序返回A,或在B降落;

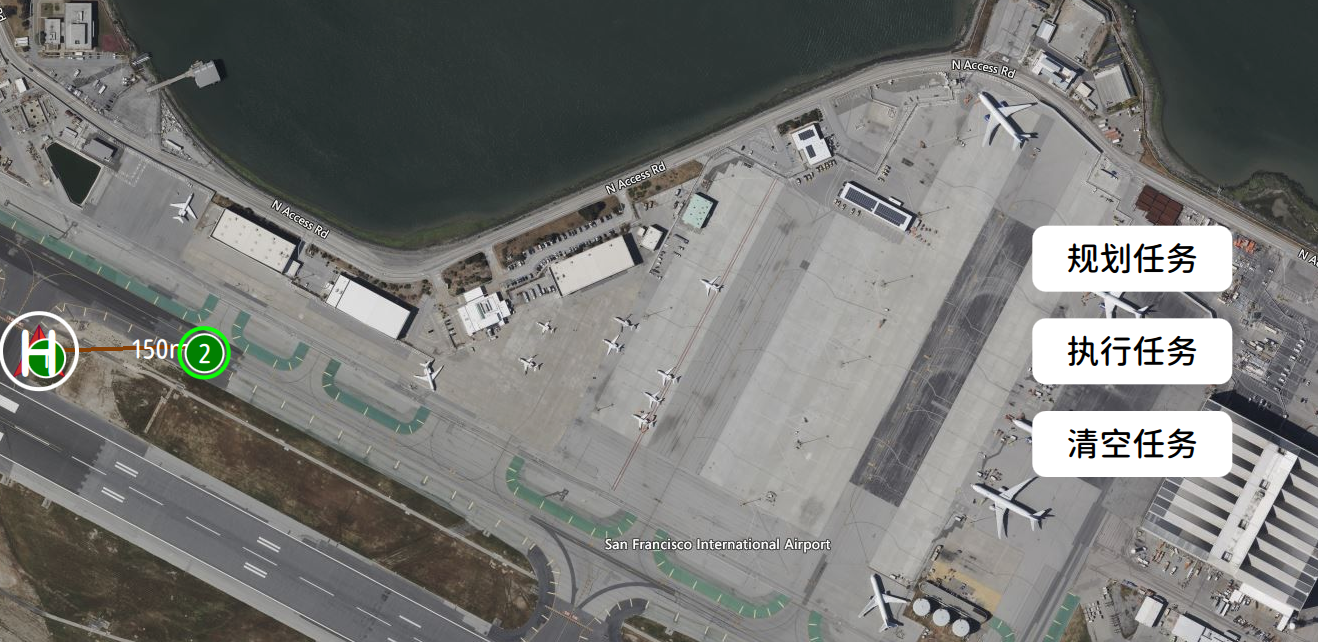

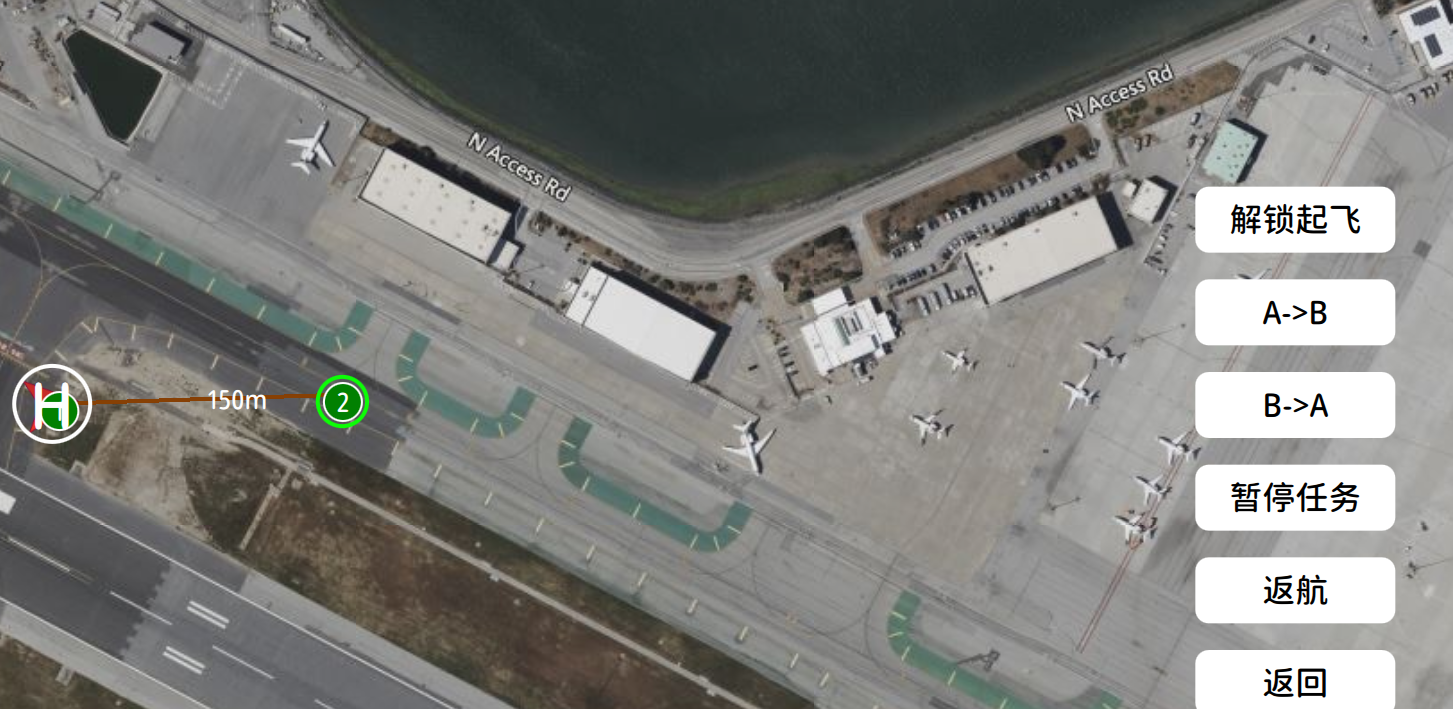

- 如果飞机在B起飞,需要飞回A。在“解锁起飞后”,点击“B->A”。飞控将从B点开始,逆序按航线飞回A,并在A降落。
- 作业中可点击“暂停任务”,飞控中止航线进行悬停。点“继续任务”飞控将继续飞往之前的目标航点。

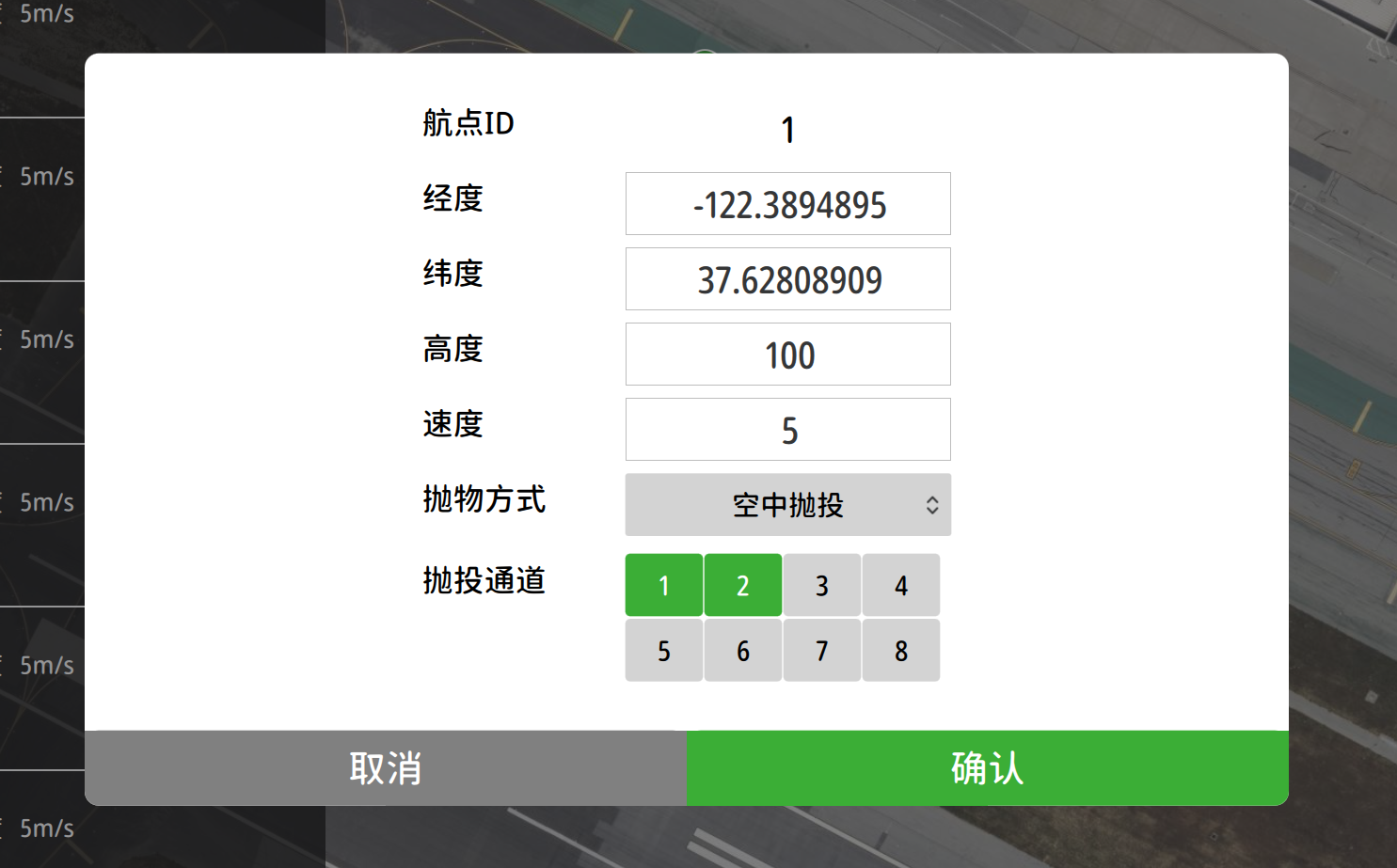

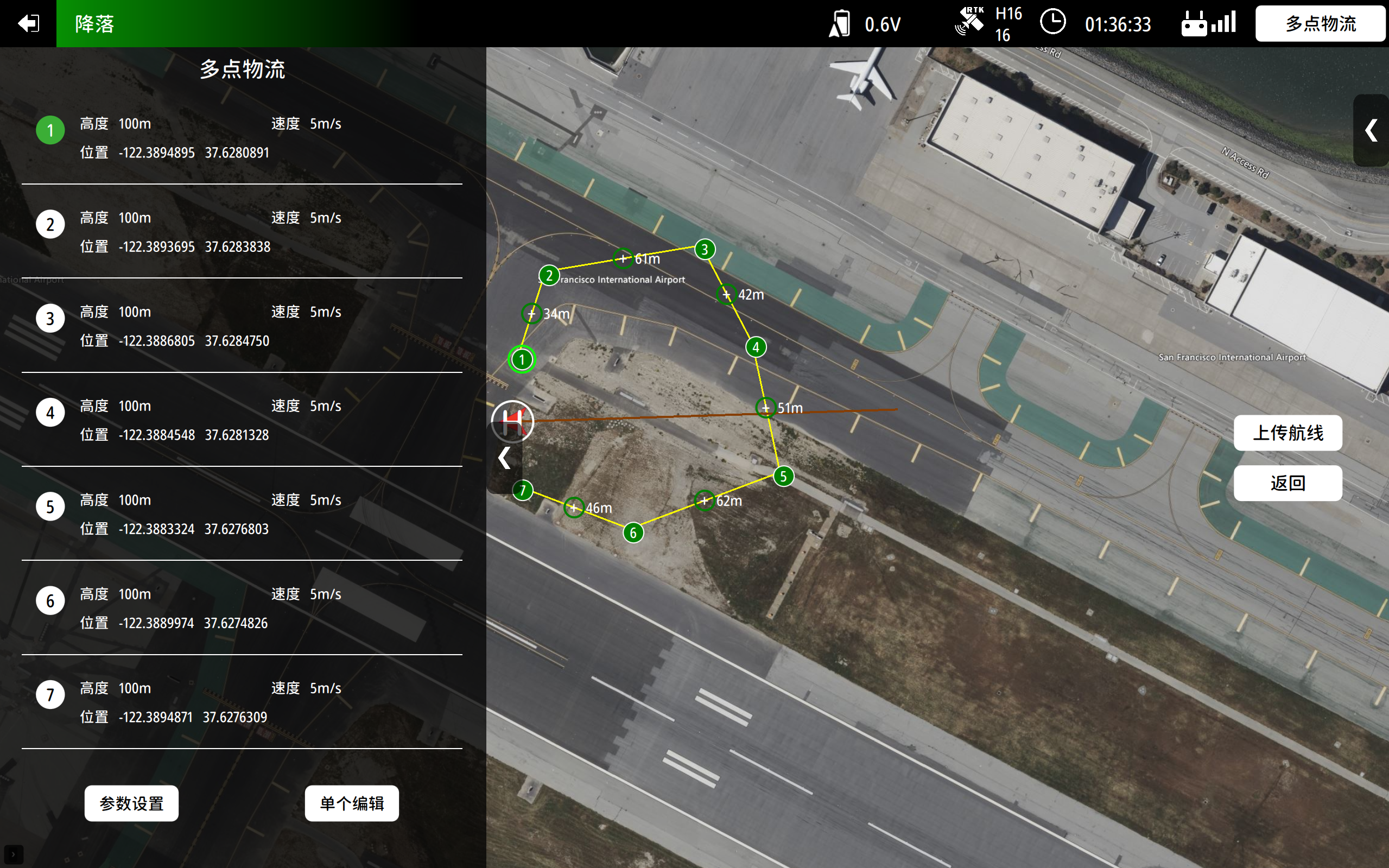

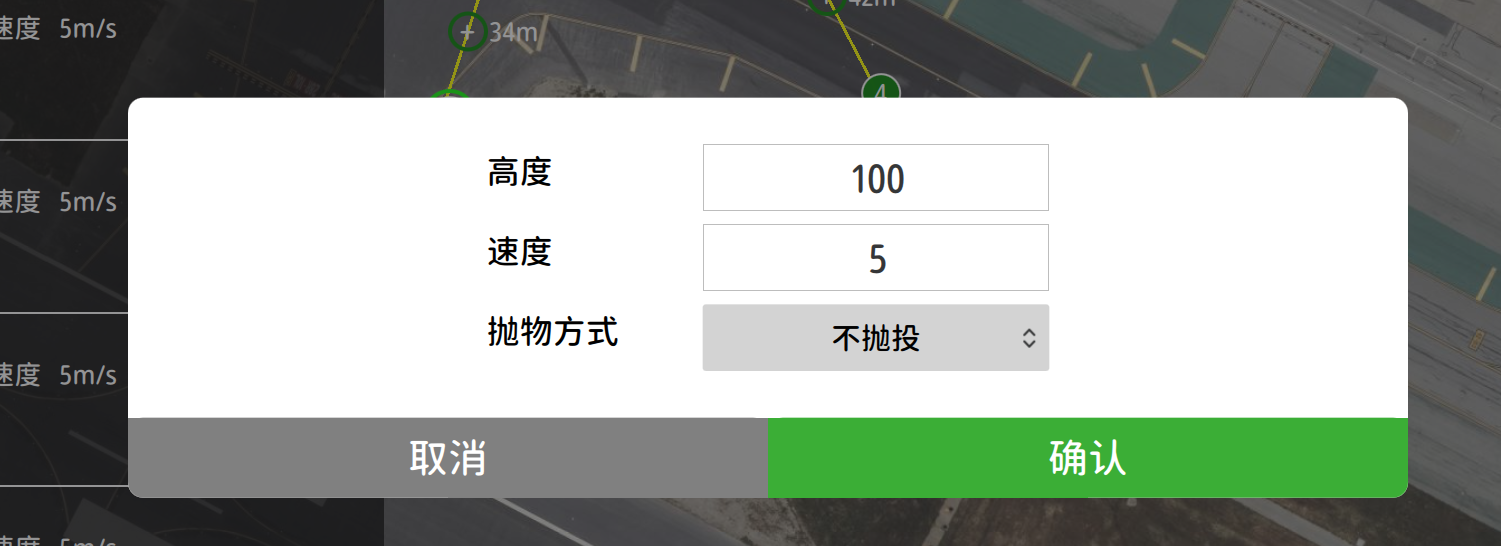

- “A-B”任务固定包含了B->A的返回流程。若任务中想返回而不继续航线,点击“返航”可返回起飞点。 ### 6.3 多点物流 多点物流可实现沿途多个抛投点的抛投,适用于一次挂载飞行、多处抛投的作业情况。 ![这是图片](/pics/pic25_多点物流.png ) 1. 任务规划 在地图上选取好航点后,打开左边栏可对具体的航点属性进行编辑。 “参数设置”会对所有航点的相应属性进行更改,在需要统一的变更比如高度、速度时先在此子窗口进行修改。 ![这是图片](/pics/pic26_多点物流参数设置.png ) “单个编辑”可对每个航点的具体属性 进行修改。 ![这是图片](/pics/pic27_单个编辑.png ) 上图中,除经纬度外,其它几项属性的释意如下: - 高度:此航点的相对高度m(相对起飞点)。当航点高度不一致时,飞控将按航点连线斜坡进行飞行。若设置的“速度”与航线斜坡坡度有冲突(例如坡度很大,垂直速度有限,水平速度无法达到预设),飞控会自动减少速度的大小,优先满足航线坡度的跟踪。 - 速度:飞往此航点的水平速度m/s。 - 抛投方式:空中抛投-在航点原高度抛投;近地抛投-在航点依据下雷达降低高度,当雷达距离到达抛投对地高度后进行抛投,然后爬升回到航点高度并继续后面的航点。 - 抛投通道:在该航点具体打开哪几个舵机。可单选一个,也可多选多个舵机。到达航点后执行抛投时,选中的舵机将被打开。 编辑好航线后,点击“上传航线”将规划好的任务航线发送到飞控。点击“返回”->”执行任务“进入作业。 2. 任务作业 ![这是图片](/pics/pic28_任务作业.png ) - 做好飞前检查工作,包括动力、电机、APP无异常和报警,点击右侧“执行任务”;
- 点击“解锁起飞”,飞机收到指令后解锁怠速旋转3s,然后加油门垂起起飞到预设的起飞高度;
- 点击“开始任务”,飞机将沿规划的航线进行飞行。航点中有抛物的航点,飞控将在该点进行对应的抛投舵机动作。

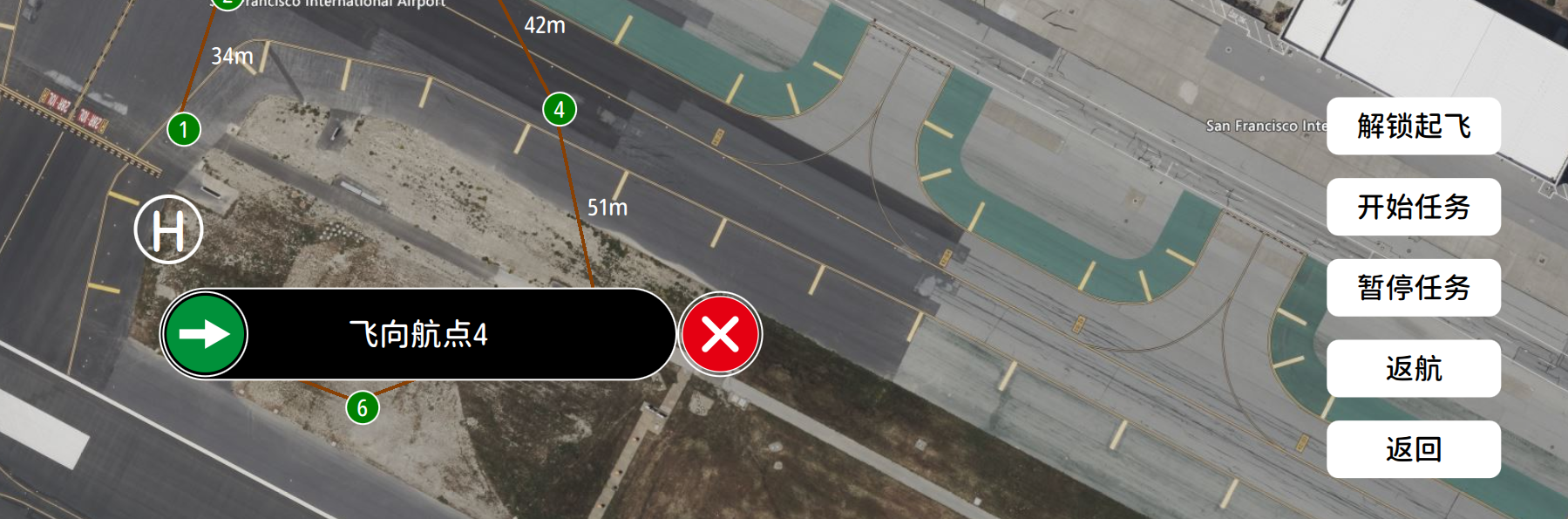

- 航线中途可点击“暂停任务“,飞控将悬停。点击继续任务,飞控将飞往之前的目标航点。

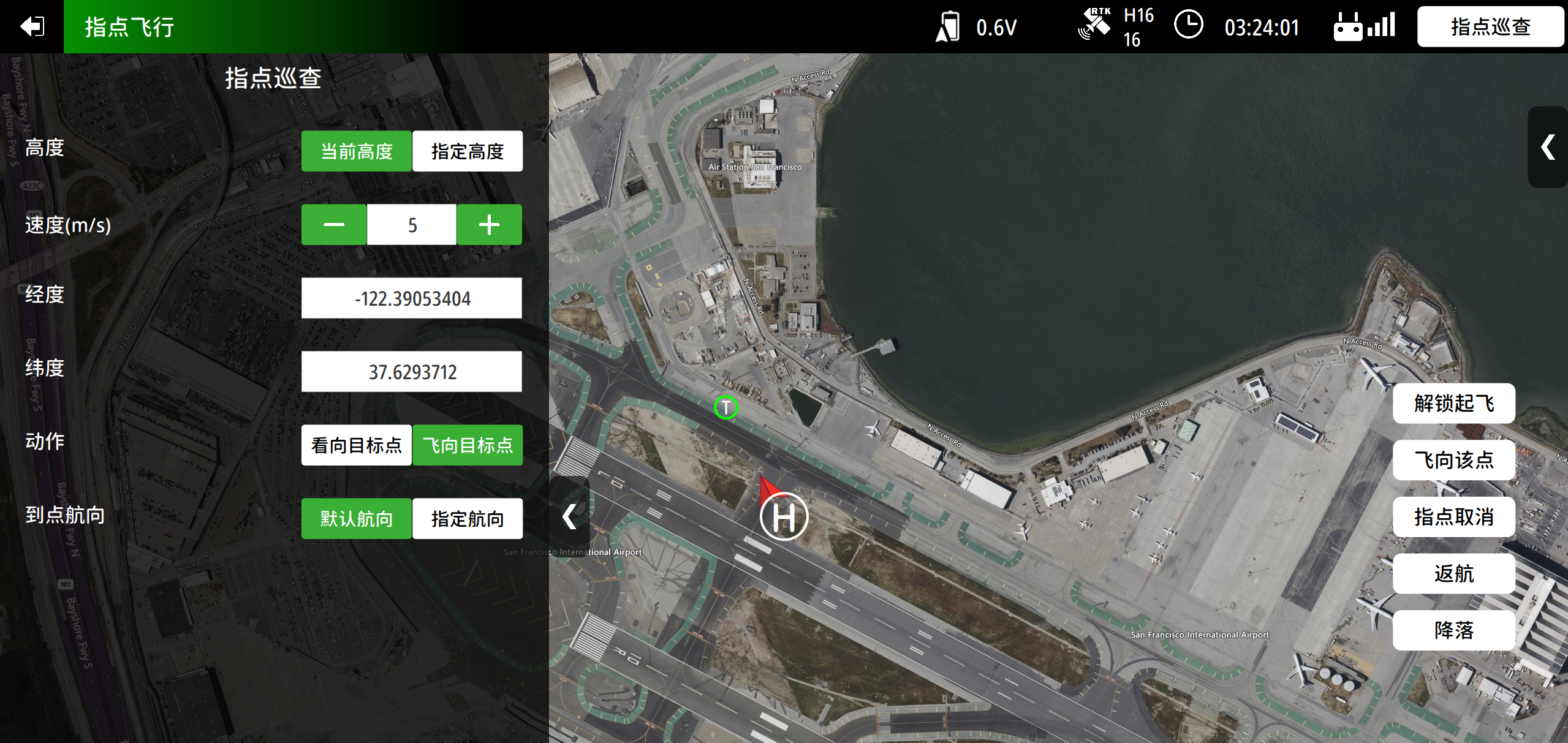

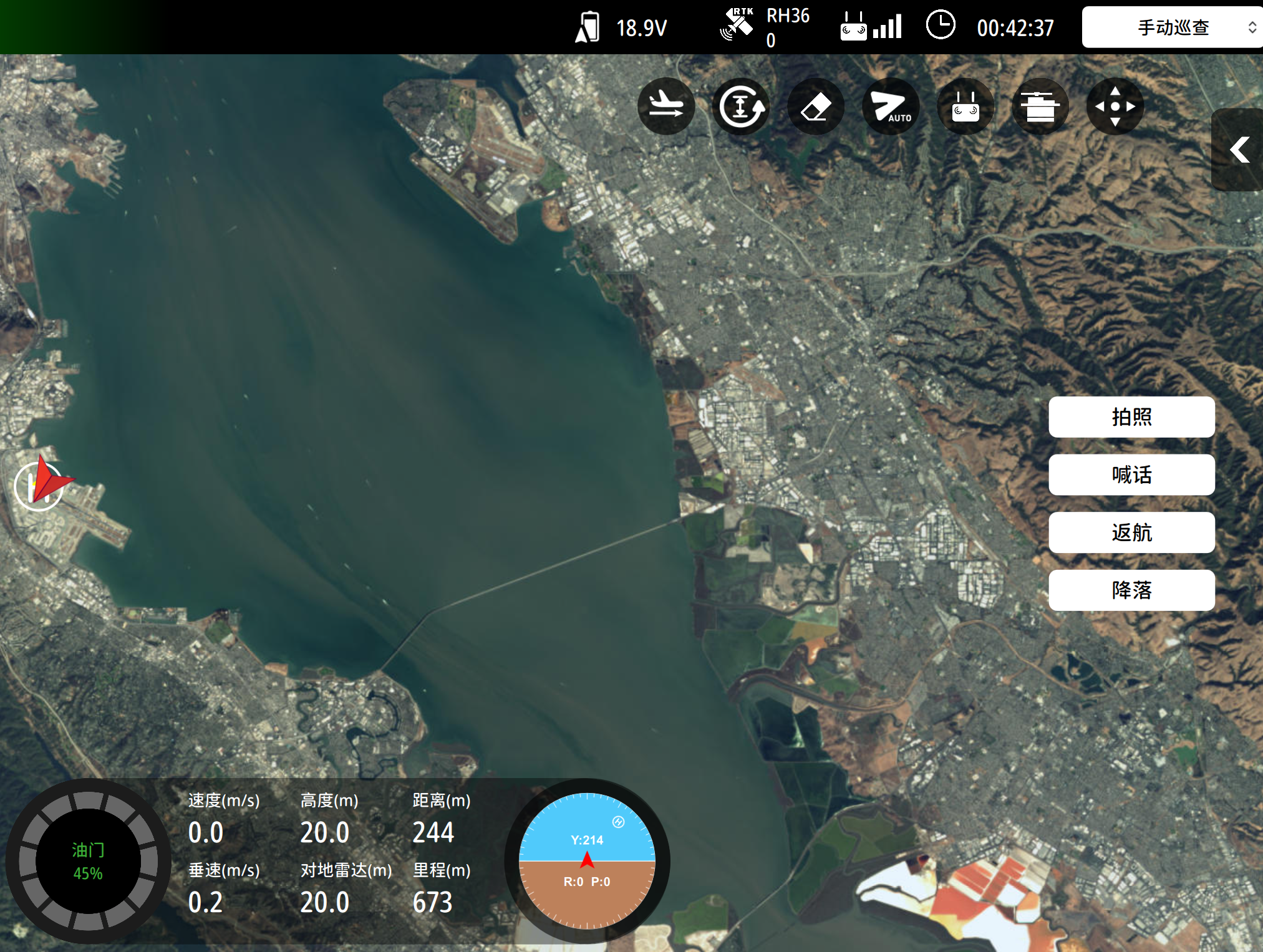

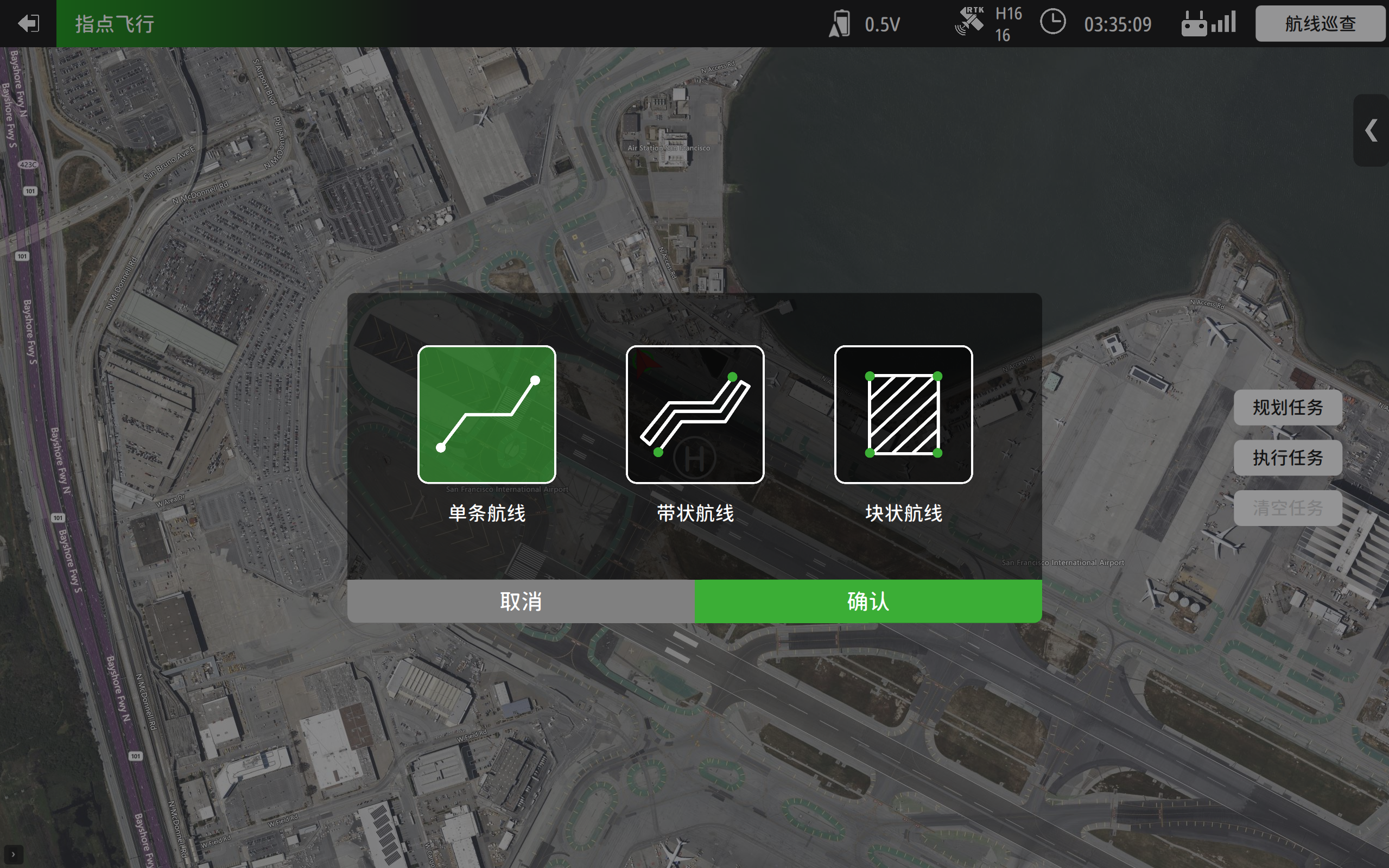

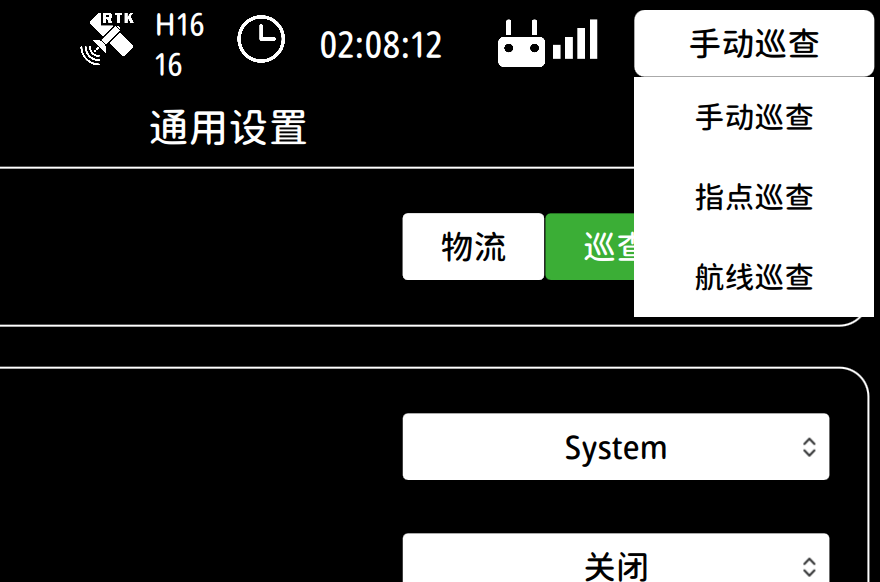

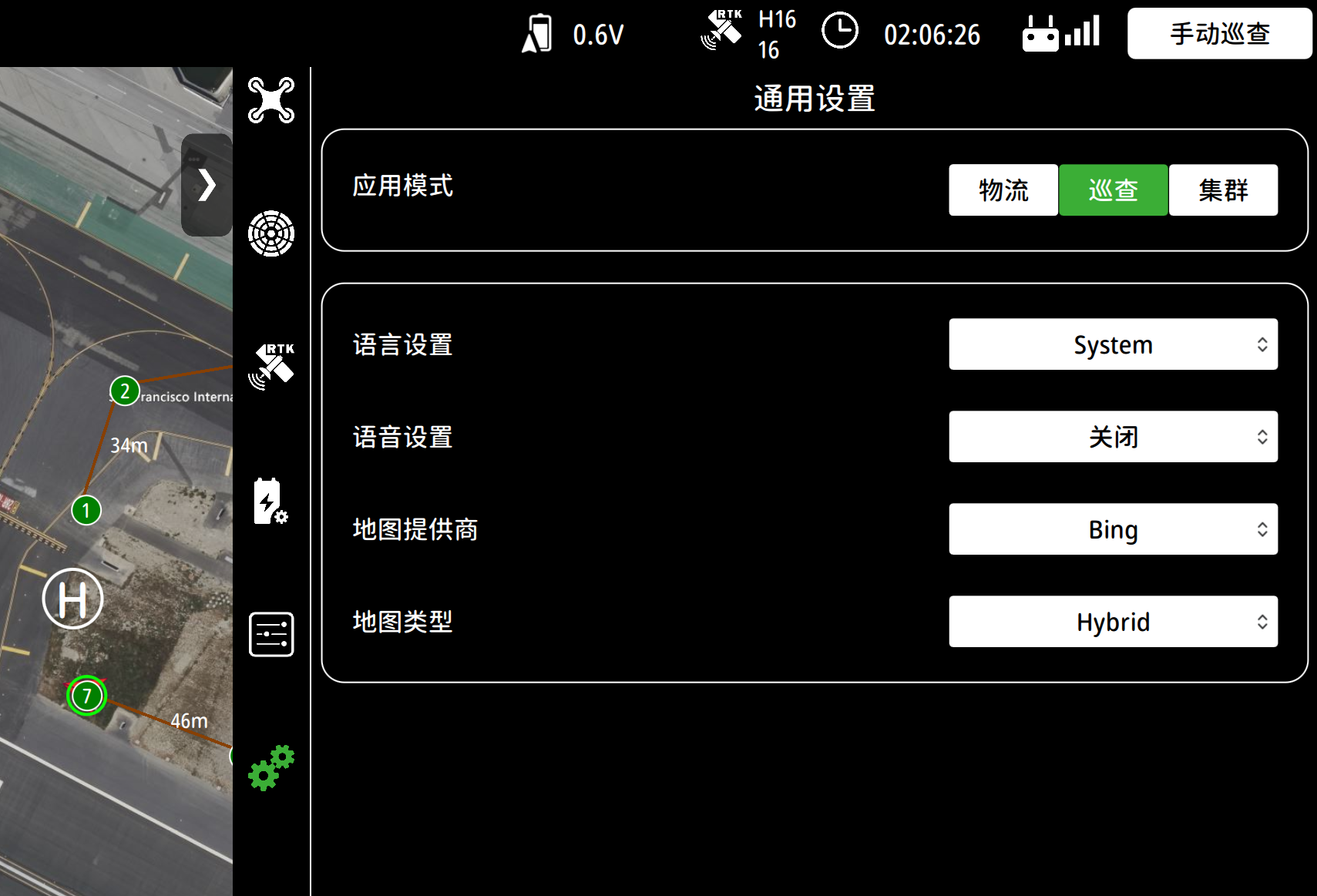

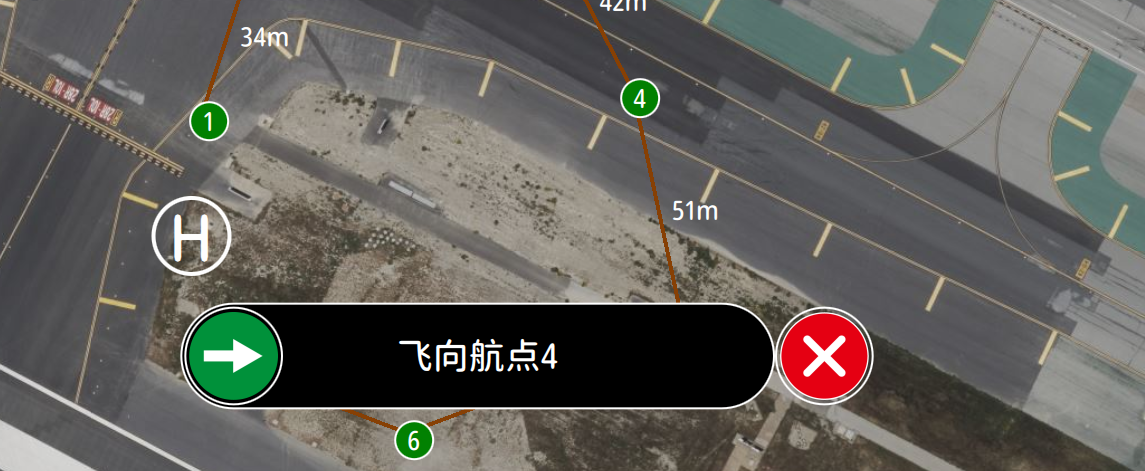

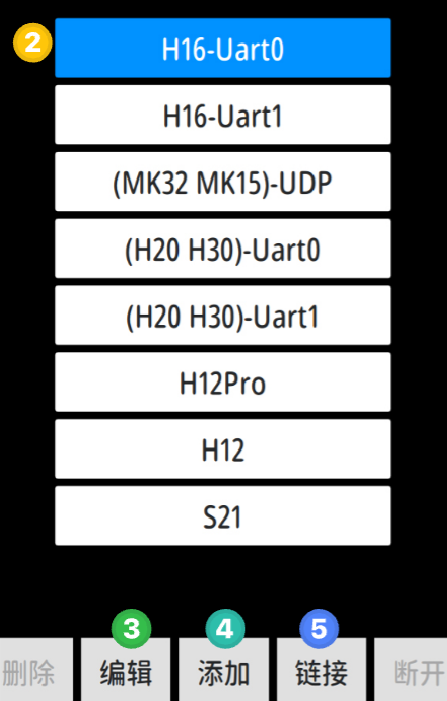

![这是图片](/pics/pic29_继续任务.png ) - 在航点数字图标上点击,可弹窗执行飞往该目标点。 ![这是图片](/pics/pic30_飞向航点.png ) - 飞行完最后一点后,飞控将进行悬停。飞行中随时可按需要点击“返航“,飞控返回起飞点降落。 ## 7 巡查作业 在飞行页面右边栏,选择“设置“->”应用模式”为“巡查”。 ![这是图片](/pics/pic31_巡查模式.png ) 右上角可选择“手动巡查”、“指点巡查”、“航线巡查”。 ![这是图片](/pics/pic32_巡查模式选择.png ) ### 7.1 手动巡查 手动巡查主要由操作人员控制飞机飞行和遥控器操作吊舱。具体飞行操作可参考手动飞行章节。 飞行中可点击右侧 ![这是图片](/pics/pic33_手动巡查.png ) ### 7.2 指点巡查 指点巡查适用于在地图上选取目标位置点,快速方便的控制飞机转向指向该位置点或飞到该位置点。 飞到目标点 ![这是图片](/pics/pic34_指点巡查.png ) - 在地图上选取目标位置点。 - 在左边栏编辑具体的目标位置点信息。 - 点击“飞向该点”,则飞控执行飞到该目标点。该指令在飞机起飞后可执行,若未起飞,先“解锁起飞“或手动遥控器将飞机起飞。

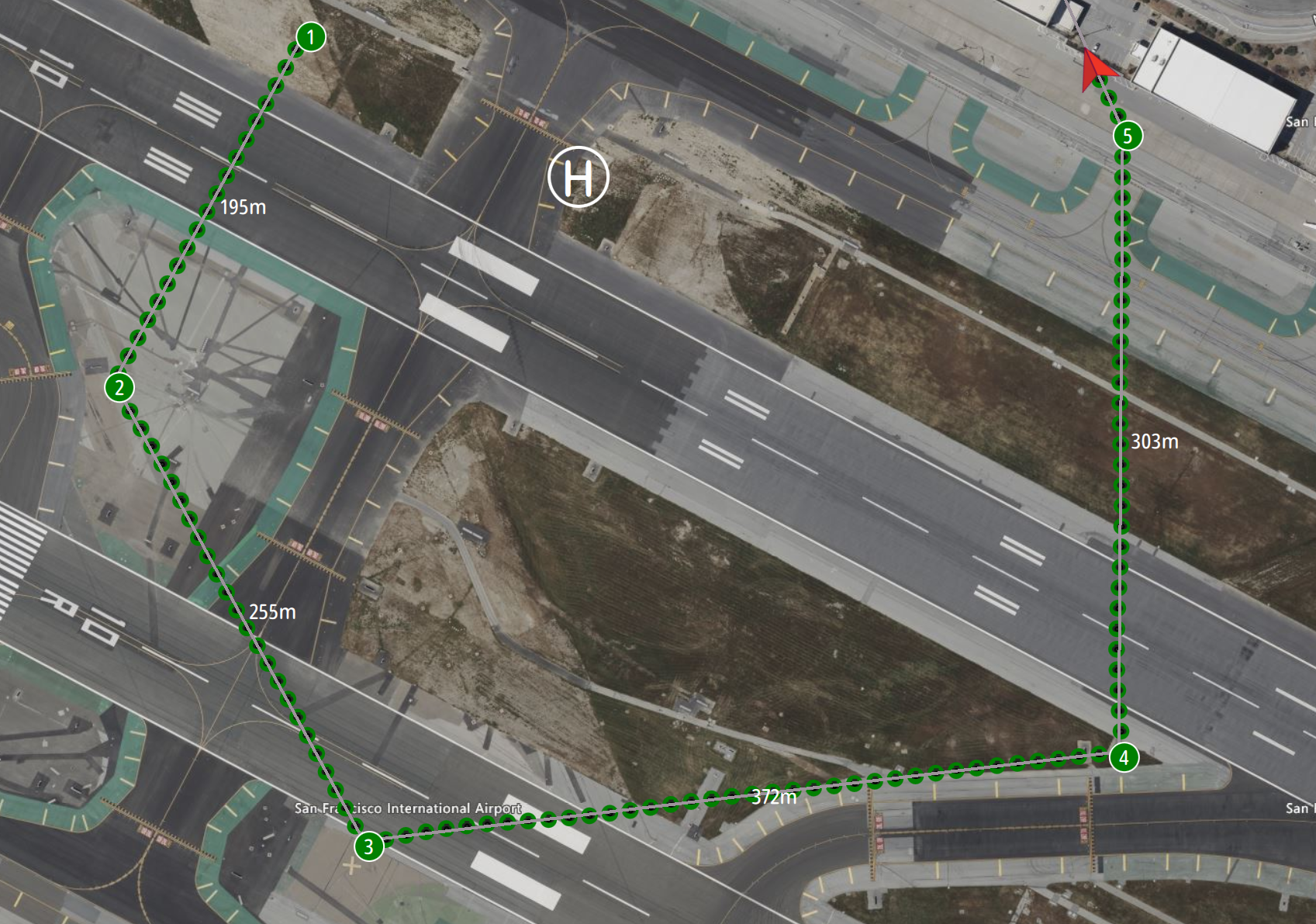

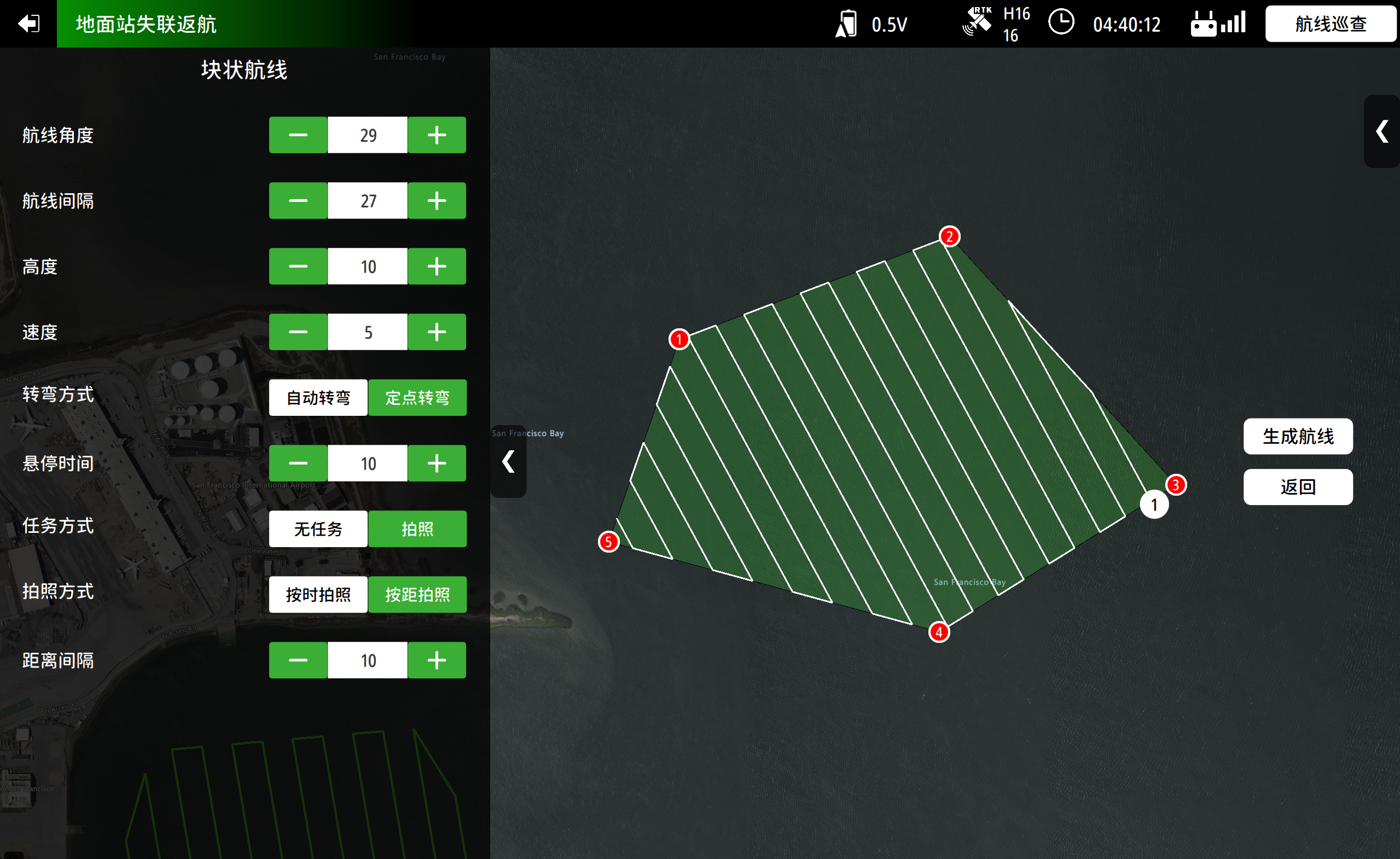

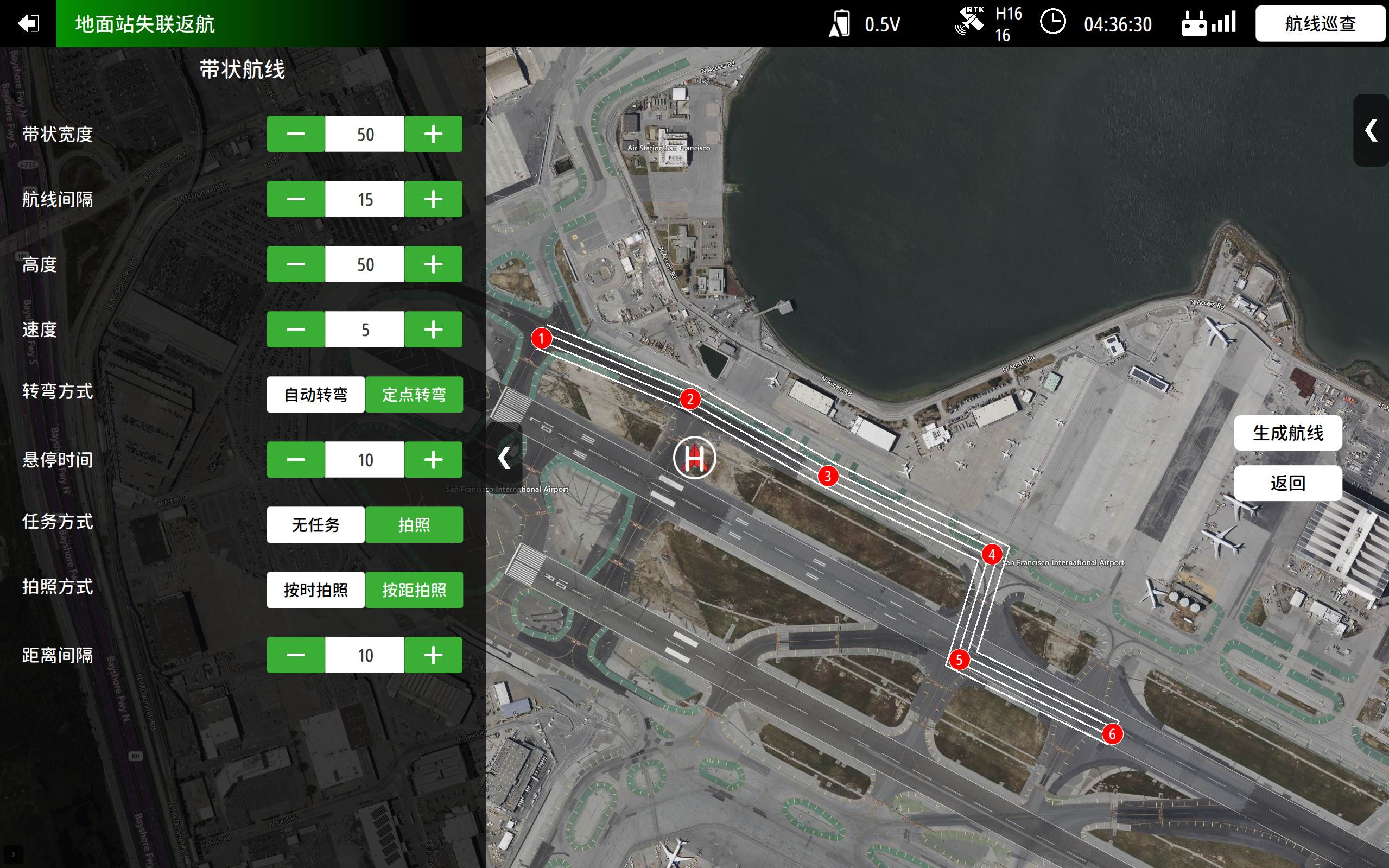

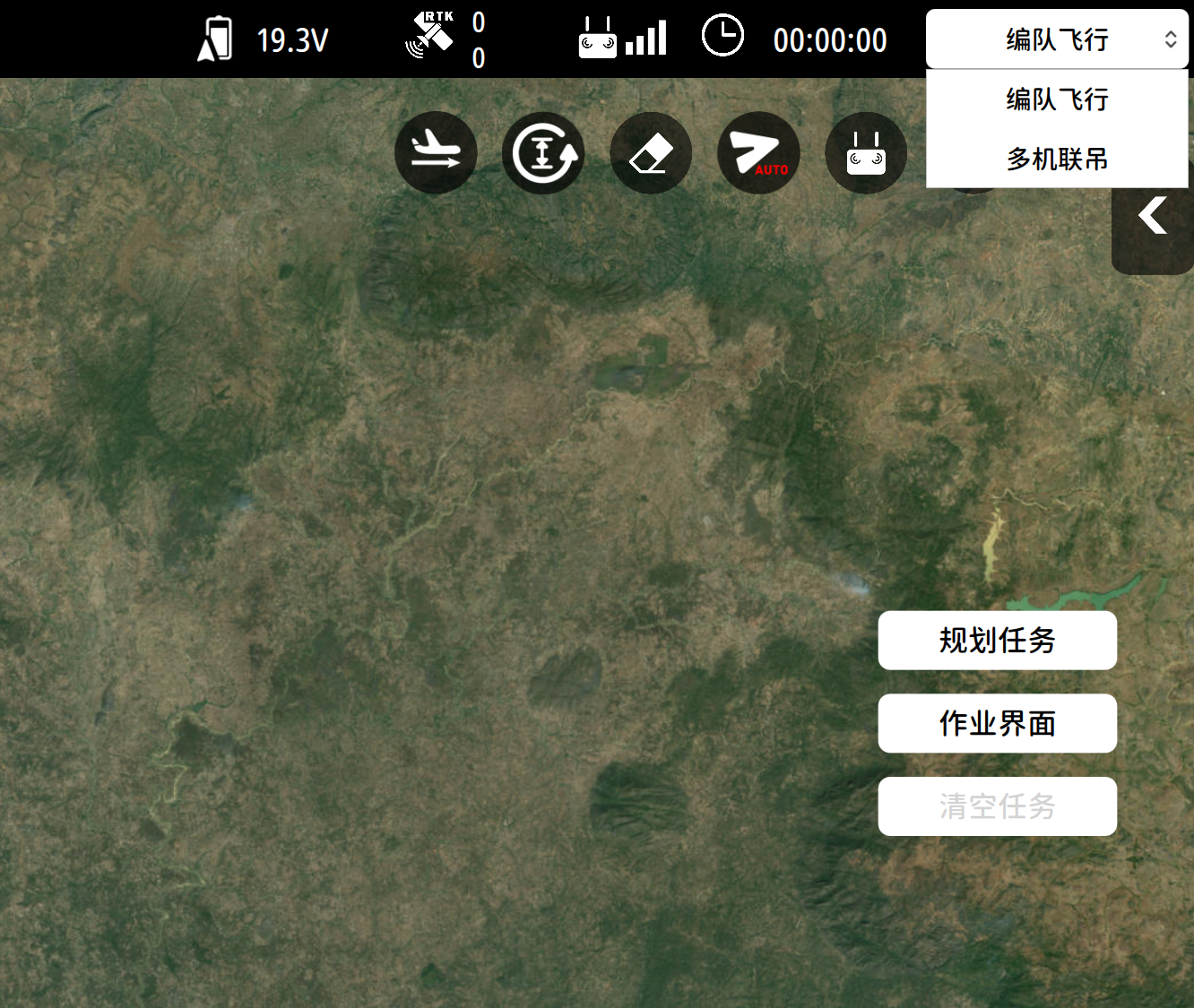

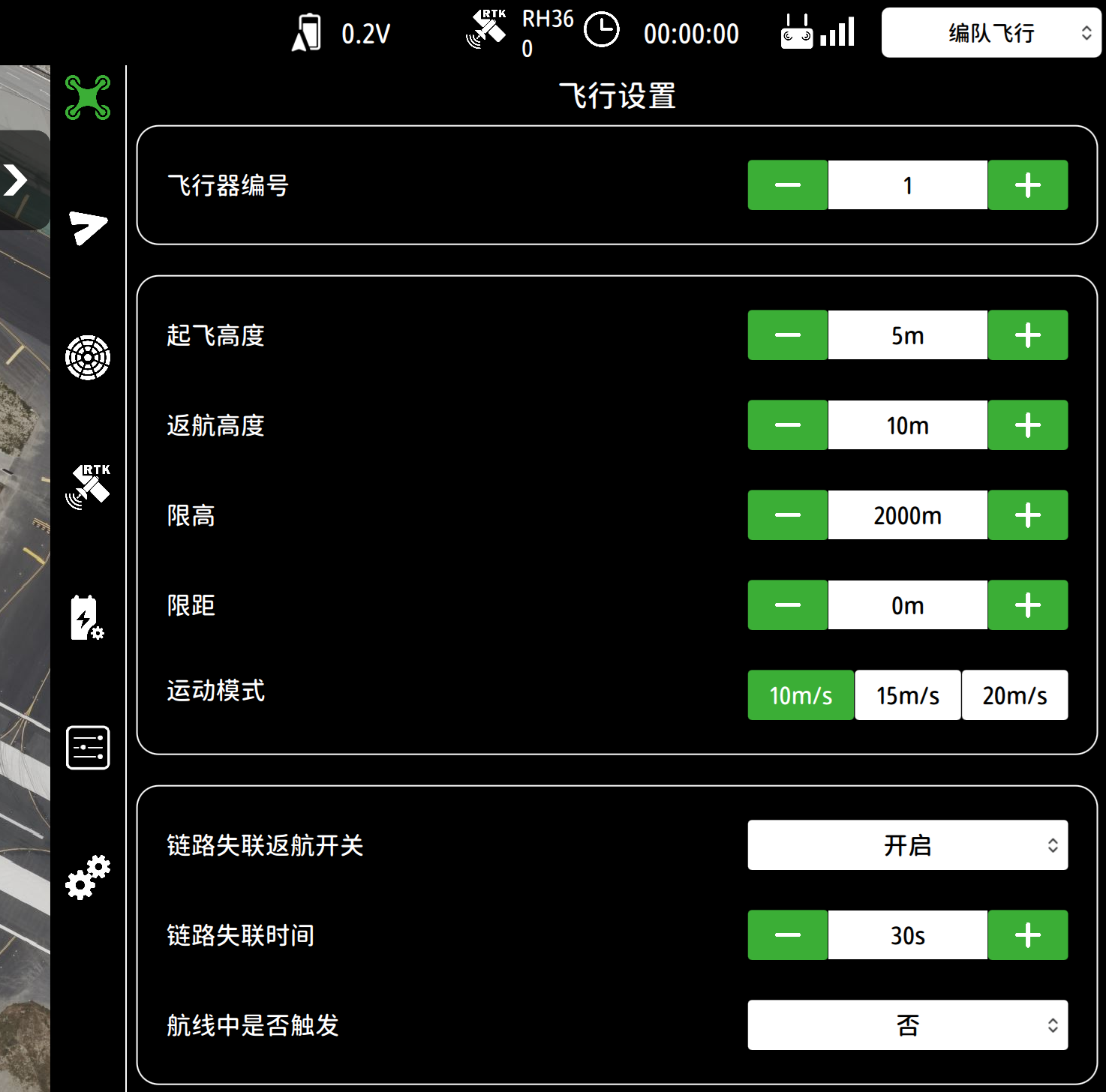

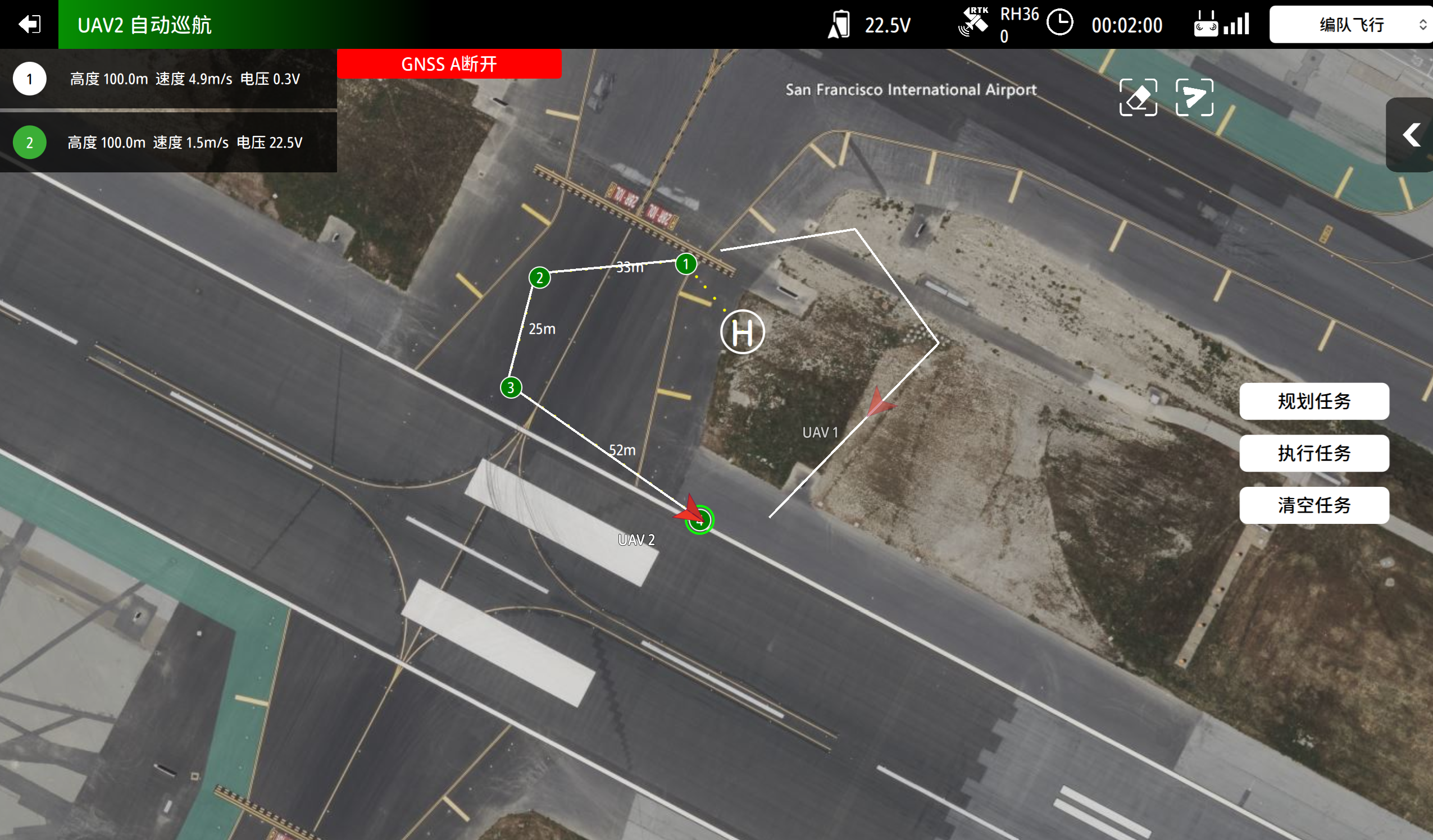

- 到点航向表示飞机到达目标点后机头指向。“默认航向“表示保持到点时的当前机头指向,若适用场景需要到点后转头指向某方位(比如指向正东),选择”指定航向“(比如90度)。

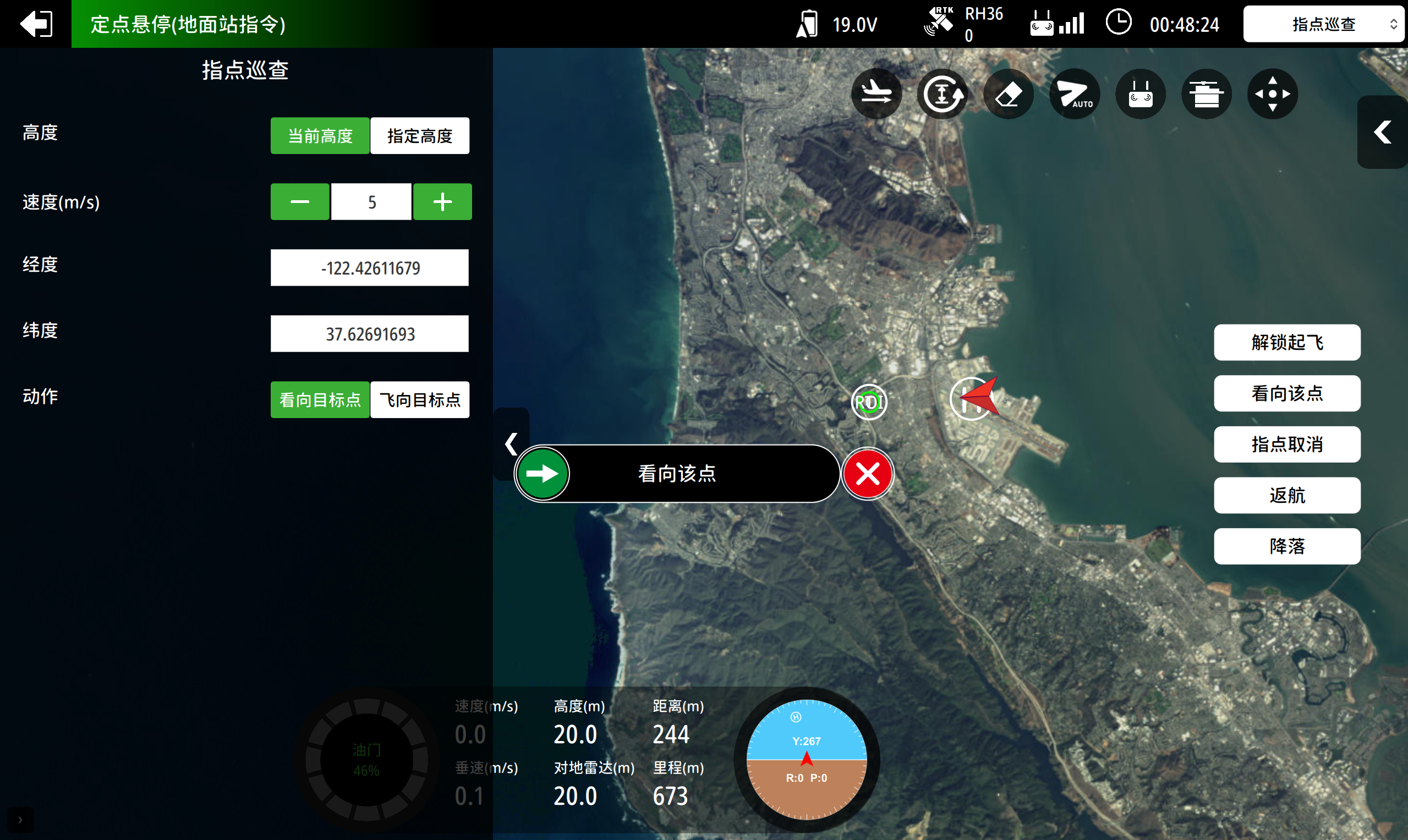

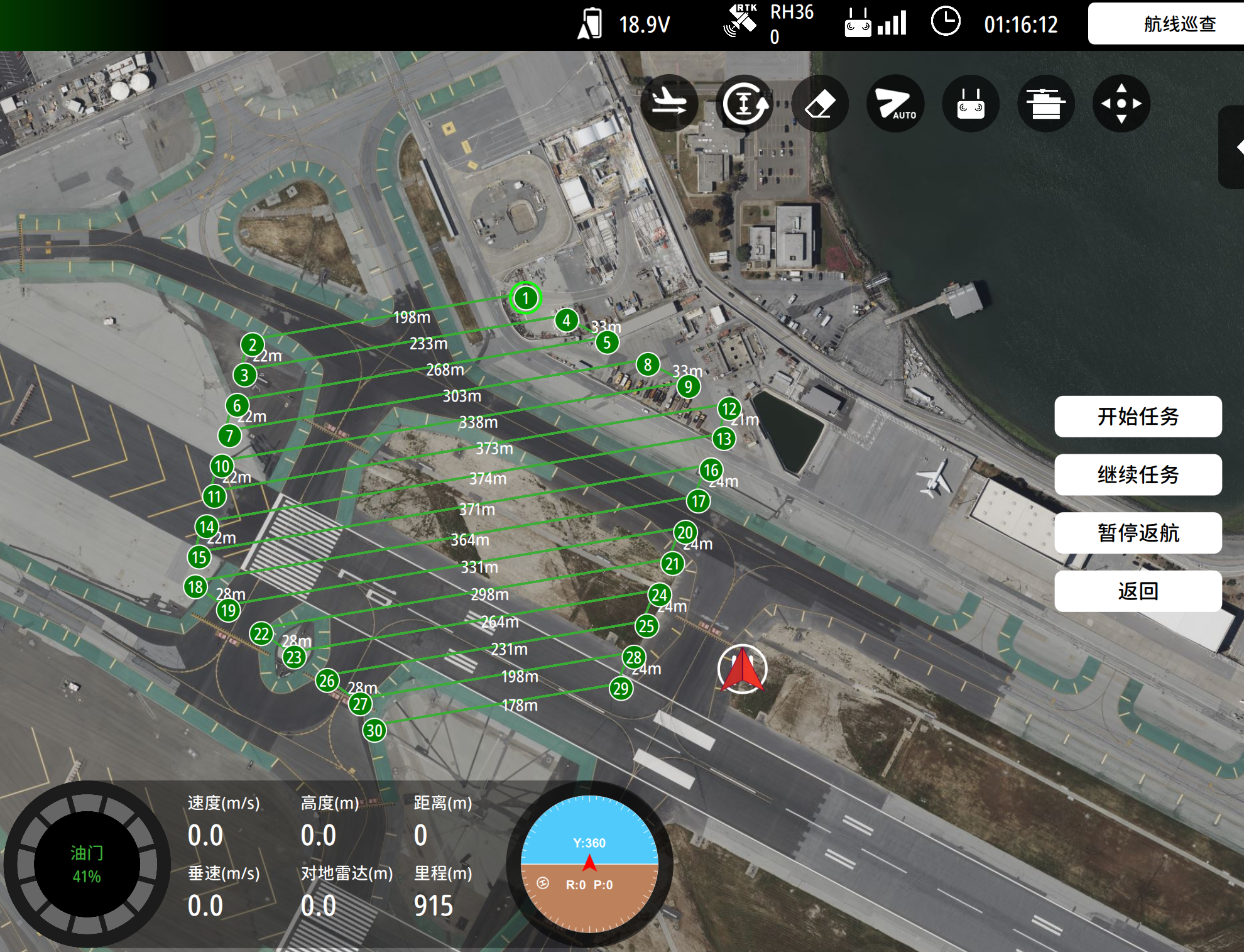

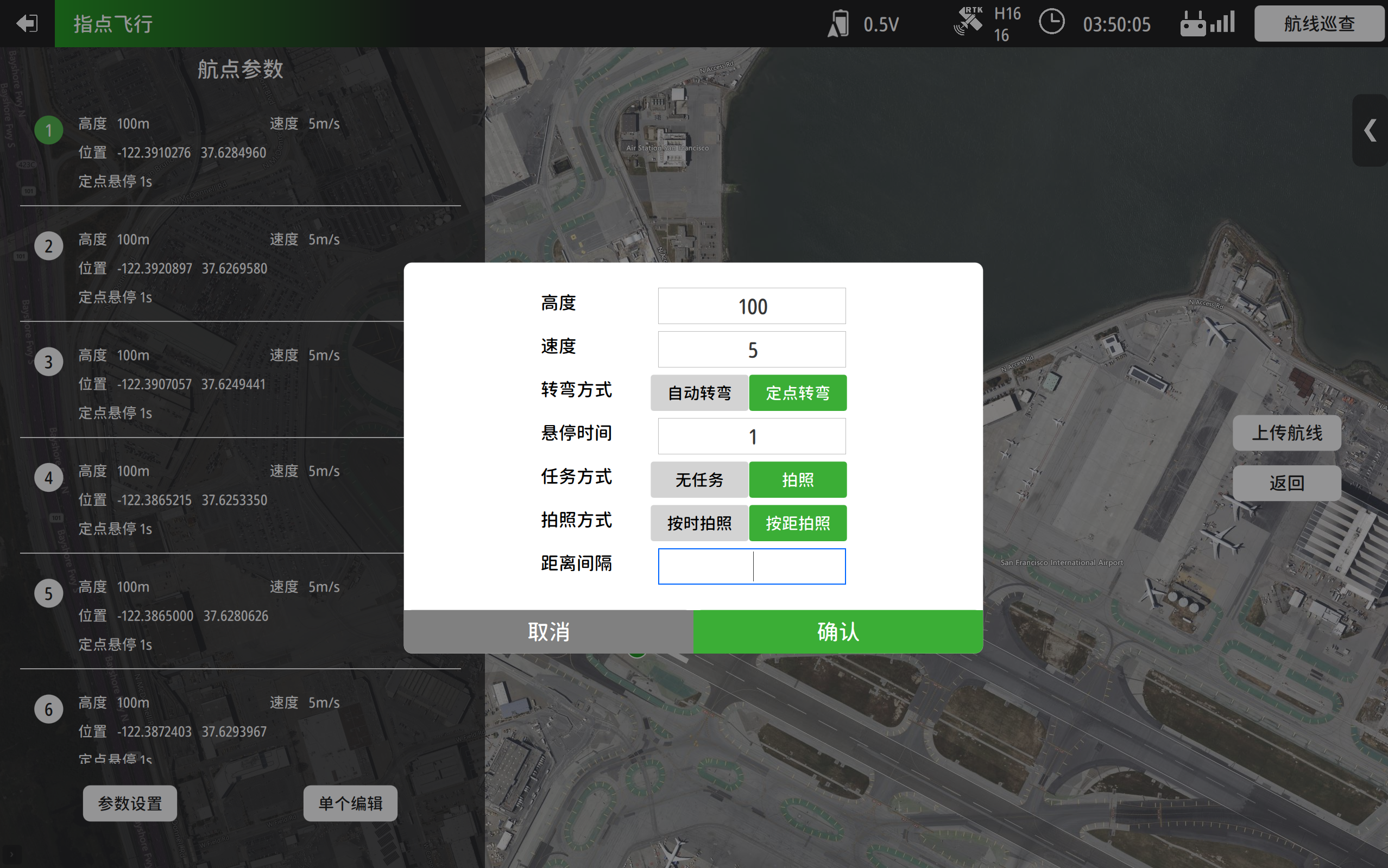

- 到达该点后,若要在该点降落,点击“降落“。注意:若要进行异地降落,飞控需配备下向雷达,用于探测对地高度,实现近地阶段自动提前缓降。若无对地雷达,异地降落时将按最小下降速度执行。 看向目标点 ![这是图片](/pics/pic35_看向目标点.png ) - 在地图上选取目标位置点。 - 在左边栏编辑具体的目标位置点信息。 - 点击“看向该点“,则飞机保持机头转向指向该目标点。后续若切换到航线再自动飞行,也仍然保持机头始终指向该目标点。返航将自动取消对该目标点的机头锁定,”指点取消“将人工取消对该目标点的机头锁定。 ### 7.3 航线巡查 航线巡查用于对指定区域,按照规划好的航线进行飞行和巡查任务。 1. 任务规划 ![这是图片](/pics/pic36_航线巡查任务规划.png) - 单条航线 从地面站自由选取航点,参数进行设置。可设置航线中的定时定距拍照。 ![这是图片](/pics/pic37_航线规划单挑航线.png ) 航线中拍照POS将实时传输显示在APP上,可通过APP导出POS记录。 ![这是图片](/pics/pic38_航线拍照.png ) - 带状航线 带状航线适用于对带状条形区域进行来回巡查的场景,例如管线、公路等。 ![这是图片](/pics/pic39_带状航线.png ) 在地图上选取带状航线走向中心点,APP将自动按左边栏的带状航线参数生成对应航点。 - 区域航线 区块航线用于对指定闭合区域进行内部覆盖巡查的场景。 ![这是图片](/pics/pic40_区域航线.png ) 在地图上选取区块的边界顶点,APP将按照左边栏块状航线参数自动生成航点。 规划完航线后,点击“上传航线“将航点上传给飞控。 2. 任务执行 ![这是图片](/pics/pic41_任务执行.png ) - 做好飞行前检查,确认APP无异常警报,定位良好。飞机电池、电机动力正常。 - 点击“解锁起飞”,飞机自动起飞到预设的起飞高度; - 点击“开始任务”,飞机按规划的航线执行任务; - 点击“暂停任务”,飞机将悬停; - 点击“继续任务”,飞机将继续飞往之前的目标航点; - 点击“返航”,飞机将返回起飞点; - 在航点数字图标上点击,可弹窗执行飞往该点; - 任务中若想重新规划和上传航线,可回到规划页面重新规划和上传。飞控将在执行完当前 目标航线后的下个航点,按新传输的航线飞行。若想立刻按新的航线执行,可直接点新的目标航点执行飞往该点。 ## 8 一站多机和编队飞行 APP支持同时连接和操控多个无人机, 具有“一站多机”的能力。并且APP可以将1号无人机的状态数据转发同步给其它无人机,实现简单的无人机编队飞行。 通常我们需要具备一对多的链路,或多个一对一的链路,在PC上进行多机相关的操作。常见的图数一体集成式遥控器如 MK32、MK15、H30、H20、H16等均只有一对一的遥控链路,无法实现一对多的操作。 ### 8.1 多机相关设置 在“飞行页面”打开右边栏,选择“应用模式”为“集群”。 ![集群设置](/pics/pic43_集群设置.png ) 多机情景下,APP通过不同的飞机编号对无人机进行区分。因此首次使用前需要将各无人机进行不同的编号设置。无人机的编号可从 1到255。如果要进行编队飞行,1号ID无人机将作为队形主机,其它编号无人机做为队形从机。 首次设置无人机编号的步骤: 1. 将飞机单独上电并与APP连接; 2. 在“飞行页面”右边栏,设置此无人机的“飞行器编号”; 3. 将飞机下电 对所有飞机按上述步骤分别设置不同的“飞行器编号” ![多机设置](/pics/pic44_多机ID设置.bmp ) ### 8.2 多机飞行操作 多机时APP将同时显示多个飞机的图标和状态。可对单个选中的飞机进行指令操作,也可对全部飞机进行指令操作。可单独对每个飞机规划自己的航线。 ![多机飞行](/pics/pic45_多机飞行.bmp ) 左上角为飞机选择区,点选不同的飞机,然后可对其进行指令操作。 ### 8.3 编队飞行操作 编队飞行时,1号飞机作为队形主机,其它飞机根据自己的编号,计算并控制保持自己在设置的队形中对应位置,达到保持队形的效果。 ![编队飞行](/pics/pic45_编队飞行.bmp ) 编队飞行一般如下操作 1. 打开“飞行页面”左边栏,选择需要的队形、间距等参数,点“设置”将信息发送给无人机; 2. 将各飞机起飞后,左上角选择飞机,点击“集结”按钮,对应飞机将加入编队队形,飞向编号对应的位置; 3. 左上角选择飞机,点击“解散”按钮,对应飞机将离开编队队形,进行悬停; 4. 操作1号飞机进行航线或其它动作,所有在队飞机将与1号飞机保持队形随动。 注意事项: 1. 建议配备基站或4G网络RTK机载模块,实现飞机的高精度定位。机间距离通常不小于3米(根据飞机本身尺寸定); 2. 飞机加入编队时注意飞机到达队形位置经过的直线路径,不要与其它飞机相撞。
