@@ -1,56 +1,52 @@
 # V10新APP说明书
-
+
 ## 1 设备清单

-| 模块设备   | 型号    | 数量 |
-|------------|---------|------|
-| 主控       | V10-PRO | 1    |
+| 模块设备          | 型号    | 数量 |
+| ----------------- | ------- | ---- |
+| 主控              | V10-PRO | 1    |
 | RTK定位天线及馈线 | RTK-ANT | 2    |
-| 普通GPS模块 | GNSS    | 1    |
-| 尾插连接器 | -       | -    |
-
-
-
+| 普通GPS模块       | GNSS    | 1    |
+| 尾插连接器        | -       | -    |

 ## 2 安装调试
 ### 2.1 飞控和各航电设备链接示意图

-   ![飞控和各航电设备链接示意图](/pics/pic1_飞控和各航电设备链接示意图.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
+![飞控和各航电设备链接示意图](/pics/pic1_飞控和各航电设备链接示意图.png)

 ### 2.2 飞控模块接口

-| 接口标识 | 说明 | 备注 |
-|----------|------|------|
-| PWR      | 飞控供电输入 | 16~120V宽压输入供电。<br>该接口具备电压采集能力。 |
-| M1~M16   | PWM信号接口 | 接电调、舵机等执行机构设备。<br>具体电调接入哪个接口,参考地面站软件中机型设置标识。<br>注意,V10-PRO主控杜邦排插第二排为M9~M16的PWM信号。 |
-| Link     | 遥控遥测串口 | 接数传链路,TTL电平,115200波特率。 |
-| SBUS.I   | SBUS信号输入 | 接遥控器sbus接收机信号输出。 |
-| SBUS.O   | SBUS信号输出 | 接可用sbus信号控制的吊舱等设备,如思翼Z10吊舱。<br>该接口信号与SBUS.I一致。用户可通过遥控器直接控制该接口对接的吊舱等设备。 |
-| GNSS     | GNSS-CAN模块接口 | 接GNSS模块。 |
-| ASPD     | ASPD-CAN模块接口 | 接空速计模块,好盈CAN电调数据,或其他500k CAN设备数据。 |
-| RTCM     | 基站差分数据接口 | 接RTK基站差分链路机载端,或4G网络RTK机载模块。用于接收差分基站数据。 |
-| COM1     | 载荷链路串口 | TTL串口,可接入载荷,向载荷发送飞控航姿状态数据。<br>线序R-Rx T-Tx G-地 PPS-GPS秒脉冲信号。 |
-| ANT1~ANT2 | 飞控内置RTK板卡天线接口 | ANT1为主定位天线,左右安装时位于左侧,前后安装时位于后侧。<br>ANT2为主定向天线。左右安装时位于右侧,前后安装时位于前侧。 |
-| 尾插R1~T1~G | 备用遥控遥测链路串口 | 接备用链路,TTL电平,115200波特率。<br>当应用场景需双链路通信时使用(例如Link接主链路作地面站,R1T1G接遥控器数传做备份保障)。 |
-| 尾插UPS | 备用供电接口 | 12V备用供电。 |
+| 接口标识      | 说明                    | 备注                                                                                                                                       |
+| ------------- | ----------------------- | ------------------------------------------------------------------------------------------------------------------------------------------ |
+| PWR           | 飞控供电输入            | 16~120V宽压输入供电。<br>该接口具备电压采集能力。                                                                                          |
+| M1~M16        | PWM信号接口             | 接电调、舵机等执行机构设备。<br>具体电调接入哪个接口,参考地面站软件中机型设置标识。<br>注意,V10-PRO主控杜邦排插第二排为M9~M16的PWM信号。 |
+| Link          | 遥控遥测串口            | 接数传链路,TTL电平,115200波特率。                                                                                                        |
+| SBUS.I        | SBUS信号输入            | 接遥控器sbus接收机信号输出。                                                                                                               |
+| SBUS.O        | SBUS信号输出            | 接可用sbus信号控制的吊舱等设备,如思翼Z10吊舱。<br>该接口信号与SBUS.I一致。用户可通过遥控器直接控制该接口对接的吊舱等设备。                |
+| GNSS          | GNSS-CAN模块接口        | 接GNSS模块。                                                                                                                               |
+| ASPD          | ASPD-CAN模块接口        | 接空速计模块,好盈CAN电调数据,或其他500k CAN设备数据。                                                                                    |
+| RTCM          | 基站差分数据接口        | 接RTK基站差分链路机载端,或4G网络RTK机载模块。用于接收差分基站数据。                                                                       |
+| COM1          | 载荷链路串口            | TTL串口,可接入载荷,向载荷发送飞控航姿状态数据。<br>线序R-Rx T-Tx G-地 PPS-GPS秒脉冲信号。                                                |
+| ANT1\\ANT2    | 飞控内置RTK板卡天线接口 | ANT1为主定位天线,左右安装时位于左侧,前后安装时位于后侧。<br>ANT2为主定向天线。左右安装时位于右侧,前后安装时位于前侧。                   |
+| 尾插R1\\T1\\G | 备用遥控遥测链路串口    | 接备用链路,TTL电平,115200波特率。<br>当应用场景需双链路通信时使用(例如Link接主链路作地面站,R1T1G接遥控器数传做备份保障)。             |
+| 尾插UPS       | 备用供电接口            | 12V备用飞控供电。                                                                                                                          |


 ### 2.3 常见链路或遥控器接收机连接

 * 云卓**H16**
-  ![H16接收机连接飞控](/pics/pic2_H16接收机连接飞控.bmp)<br><br>
+  ![H16接收机连接飞控](/pics/pic2_H16接收机连接飞控.bmp)
 * 云卓**H20/H30**
-  ![H20_30接收机连接飞控](/pics/pic3_H20_30接收机连接飞控.bmp)<br><br>
+  ![H20_30接收机连接飞控](/pics/pic3_H20_30接收机连接飞控.bmp)
 * 思翼**MK15/MK32**
-  ![MK15_32接收机连接飞控](/pics/pic4_MK15_32接收机连接飞控.bmp)<br><br>
+  ![MK15_32接收机连接飞控](/pics/pic4_MK15_32接收机连接飞控.bmp)
 * 远传融创**S1**
   ![S1接收机连接飞控](/pics/pic5_S1接收机连接飞控.bmp)


-&nbsp;
 ## 3 工厂模式

- 安装好设备后,需要进入此页面,进行各项装调参数配置。
+安装好设备后,需要进入此页面,进行各项装调参数配置。

 ### 3.1 机型设置

@@ -64,260 +60,274 @@

 2. 请务必选择**正确的机型**,并正确按照机型图示连接电调信号线,否则将导致炸机事故。

-![这是图片](/pics/pic6_机型设置.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
-&nbsp;
+![机型设置](/pics/pic6_机型设置.png)

 ### 3.2 安装设置
 在此界面进行飞控模块、天线、遥控器、电调等的设置。

-![这是图片](/pics/pic7_安装设置.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
-#### 安装调试
-
- a) 飞控安装
-
-    务必设置正确的飞控安装方向、RTK天线安装方向,否则将导致炸机事故。
-
- b) RTK安装
-
-    飞控ANT1和ANT2接口的天线务必按图示说明安装,不可互相装反,否则将导致炸机事故。天线应安装在机身开放无遮挡位置,以达到良好的搜星效果。
+![安装设置](/pics/pic7_安装设置.png ) <!-- 此路径表示图片和MD文件,处于同一目录 -->

- c) GNSS安装
+1. 飞控安装
+   务必设置正确的飞控安装方向、RTK天线安装方向,否则将导致炸机事故。

-    按图示和红字说明,设置安装位置偏差补偿参数,会有更精准的飞行性能;GNSS模块内含磁罗盘,箭头必须指向机头前方。GNSS模块应安装在机身开放无遮挡位置,并远离电机、大电流线缆、钢铁材质物体,以达到良好的搜星和磁测向效果。
+2. RTK安装
+   * 飞控ANT1和ANT2接口的天线务必按图示说明安装,不可互相装反,否则将导致炸机事故。
+   * 天线应安装在机身开放无遮挡位置,以达到良好的搜星效果。

- d) 水平校准和磁校准
+3. GNSS安装
+   * 按图示和红字说明,设置安装位置偏差补偿参数,会有更精准的飞行性能;
+   * GNSS模块内含磁罗盘,箭头必须指向机头前方。
+   * GNSS模块应安装在机身开放无遮挡位置,并远离电机、大电流线缆、钢铁材质物体,以达到良好的搜星和磁测向效果。

-   *    水平校准:
-![这是图片](/pics/pic8_水平较准.png "") <br><br>
+4. 水平校准和磁校准
+   * 水平校准:
+   ![水平较准](/pics/pic8_水平较准.png )
    将飞机放置于水平地面,点击水平校准,等待两秒后,横滚俯仰角收敛到0度附近,校准完成。
    一般正常安装无需进行水平校准,当发现有如下现象时可进行一次水平校准。
-        * 	飞机姿态模式下飞行,摇杆回中后明显自主往固定方向漂移。说明飞控水平面和飞机动力面存在偏差,可进行一次水平校准。
-        *	飞机放置水平地面,飞控横滚俯仰姿态数据超过2度,可进行一次水平校准。<br><br>
-
-
+     - 飞机姿态模式下飞行,摇杆回中后明显自主往固定方向漂移。说明飞控水平面和飞机动力面存在偏差,可进行一次水平校准。
+     - 飞机放置水平地面,飞控横滚俯仰姿态数据超过2度,可进行一次水平校准。
+
    * 磁校准:
    按照APP图示提示,人工抬起飞机,依次进行水平旋转和垂直旋转,按APP提示完成校磁。
-![这是图片](/pics/pic9_磁校准.png "") <br><br>
-V10-PRO飞控配置了双天线测向,一般无需进行磁校准。当有如下场景时可进行一次磁校准。
-      -	首次装机建议做一次磁校准。
-      -	APP报磁干扰相关警告,可进行一次磁校准。
+   ![磁校准](/pics/pic9_磁校准.png )
+   V10-PRO飞控配置了双天线测向,一般无需进行磁校准。当有如下场景时可进行一次磁校准。
+     - 首次装机建议做一次磁校准。
+     - APP报磁干扰相关警告,可进行一次磁校准。
+

-&nbsp;
 ### 3.3 参数设置
 在此页面进行飞控的控制相关感度参数。

-![这是图片](/pics/pic10_参数设置.png "") <br><br>
+![参数设置](/pics/pic10_参数设置.png)
 通常默认的感度参数,适应大部分飞机飞行情况。对于常见的一些动力套,我们有推荐的经验参数参考如下补充参考参数。<br>
  一些调参的指导意见:
 1.	除了“感度设置”内的参数,针对不同的动力和飞机平台需要调整。其它参数大部分情况下都无需修改。
-2.	当机身较低频的晃动时,可适当增加“横滚姿态自稳”,“俯仰姿态自稳”。每次加减10~20。可适当增加“横滚阻尼”,“俯仰阻尼”,每次加减1~2。
-3.	当机身较高频率颤动时,可适当减小“横滚姿态自稳”,“俯仰姿态自稳”,每次加减10~20。可适当减小“横滚阻尼”,“俯仰阻尼”,每次加减1~2。
-4.	当手动打杆回中,飞机表现来回晃一两次,再收敛到水平姿态。可适当增加“横滚阻尼”,“俯仰阻尼”,每次加减1~2。
+2.	当机身较低频的晃动时,可适当增加“横滚姿态自稳”,“俯仰姿态自稳”。每次加减10\~20。可适当增加“横滚阻尼”,“俯仰阻尼”,每次加减1\~2。
+3.	当机身较高频率颤动时,可适当减小“横滚姿态自稳”,“俯仰姿态自稳”,每次加减10\~20。可适当减小“横滚阻尼”,“俯仰阻尼”,每次加减1\~2。
+4.	当手动打杆回中,飞机表现来回晃一两次,再收敛到水平姿态。可适当增加“横滚阻尼”,“俯仰阻尼”,每次加减1\~2。
 5.	特殊需求情况联系商务和技术支持,提供飞机平台的电调型号、轴距、起飞重量、桨叶尺寸信息,我们将提供合适的参数参考回复。

-&nbsp;
 ### 3.4 遥控设置
 在此页面可检查飞控是否连接到SBUS接收机的遥控器信号,对遥控器信号进行校准。
-![这是图片](/pics/pic11_遥控设置.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
+![遥控设置](/pics/pic11_遥控设置.png)
+
 **注意**:
 1.	此页面的美国手、日本手选择仅修改摇杆示意图中油门、航向通道的显示位置。如需真正修改遥控器手型,需在遥控器本身的APP或设置内进行修改。
 2.	检查横滚、俯仰、油门、航向摇杆动作方向和摇杆图示是否一致,不一致需要在遥控器本身设置中将对应通道进行反向。
 3.	大部分遥控器的默认行程,都可直接使用无需修改。一般可将遥控器本身行程设置为1000~2000。
 4.	飞控适用了遥控器5、6通道进行模式切换和返航触发,7~16通道都可按用户需求用于其它用途。
-&nbsp;
+
 ### 3.5 电机设置
 在此页面可检查飞控输出给各电调的油门信号。若适用了CAN电调,在此页面可进行CAN电调的编号配置和检查更具体的CAN电调电压、电流、转速信息。
-![这是图片](/pics/pic12_电机设置.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
+![这是图片](/pics/pic12_电机设置.png )
+
 CAN电调配置:
 飞控与好盈的CAN电调进行了协议适配。
 1.	将所有CAN电调的CAN信号,并联接入到飞控的ASPD接口;PWM信号按常机型分别接入M1~M16的PWM信号接口。
 2.	首次装机需要对CAN电调进行编号设置,否则大家并联在一个接口,飞控无法区分。
 3.	依次点击本页面左侧绿色M1~M16按钮对CAN电调进行设置。点击一个后,正常对应的好盈电调会发生灯语变化,稍等2秒后将在信号进度条下方显示出电调电压、电流、转速信息。

-&nbsp;
 ## 4 设备管理
 ### 4.1 飞控
 在此页面可进行飞控的固件升级、飞行数据下载。
-![这是图片](/pics/pic13_飞控.png "")<br><br>
+![这是图片](/pics/pic13_飞控.png )
 飞控升级:<br>
 可进行在线升级或本地升级。在线升级为通用固件,特殊项目定制固件请联系进行专项目人员。<br>
 升级传出100%后将飞控重新上电,飞控需要大约10s进行内部的更新,期间电调会发出滴滴声。完成后地面站APP将可重新获得连接。
-&nbsp;
+
 ### 4.2 载荷
 在此页面进行抛投舵机、照明灯等PWM信号控制的载荷设备的映射和配置。
-![这是图片](/pics/pic14_载荷.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
+
+![这是图片](/pics/pic14_载荷.png ) <!-- 此路径表示图片和MD文件,处于同一目录 -->
+
 设置的各参数说明
-1.	遥控器映射通道<br>
+1.	遥控器映射通道
 使用遥控器哪个通道来对该舵机\灯进行手动开关控制。
 多个舵机\灯可映射通一个遥控器通道,实现一个拨杆同时开关多个舵机。
 例如下图中的设置,表示飞控对接了6个抛投舵机,它们分别接在M5~M8及M14、M1通道上。通过遥控器的7通道同时进行手动开关操作。
-![这是图片](/pics/pic15_抛投通道.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
-2.	飞控映射通道<br>
+![这是图片](/pics/pic15_抛投通道.png ) <!-- 此路径表示图片和MD文件,处于同一目录 -->
+
+2.	飞控映射通道
 使用飞控M1~M16中哪个PWM信号接口对该舵机\灯进行开关控制。
 每个舵机\灯,应映射到不同的飞控PWM信号接口。
-3.	抛投器\照明灯打开值<br>
+
+3.	抛投器\照明灯打开值
 打开抛投舵机\灯的PWM信号。通常为1000~2000范围的值。
 若需要高电平打开,则值填2500。若需要低电平,则值填0。
-4.	抛投器\照明灯关闭值<br>
+
+4.	抛投器\照明灯关闭值
 关闭抛投舵机\灯的PWM信号。通常为1000~2000范围的值。
 若需要高电平关闭,则值填2500。若需要低电平,则值填0。

 ### 4.3 电池
-在此页面可对智能电池信息进行查看。飞控与格式、海盈、智安等电池厂家进行了智能电池CAN协议适配,支持同时接入多电池(最多5个,智能电池厂家需按协议做好电池ID自分配)。飞控与智能电池通过CAN-HUB接口进行对接。
-![这是图片](/pics/pic16_电池.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
+
+在此页面可对智能电池信息进行查看。
+
+![这是图片](/pics/pic16_电池.png)
+
+飞控与格式、海盈、智安等电池厂家进行了智能电池CAN协议适配,与智能电池通过CAN-HUB接口进行对接。
+支持同时接入多电池(最多5个,智能电池厂家需按协议做好电池ID自分配)。

 ### 4.4 雷达
 可在此页面查看各雷达数据。飞控与雷达通过CAN-HUB接口进行对接。
-![这是图片](/pics/pic17_雷达.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
+
+![这是图片](/pics/pic17_雷达.png )

 ### 4.5 吊舱

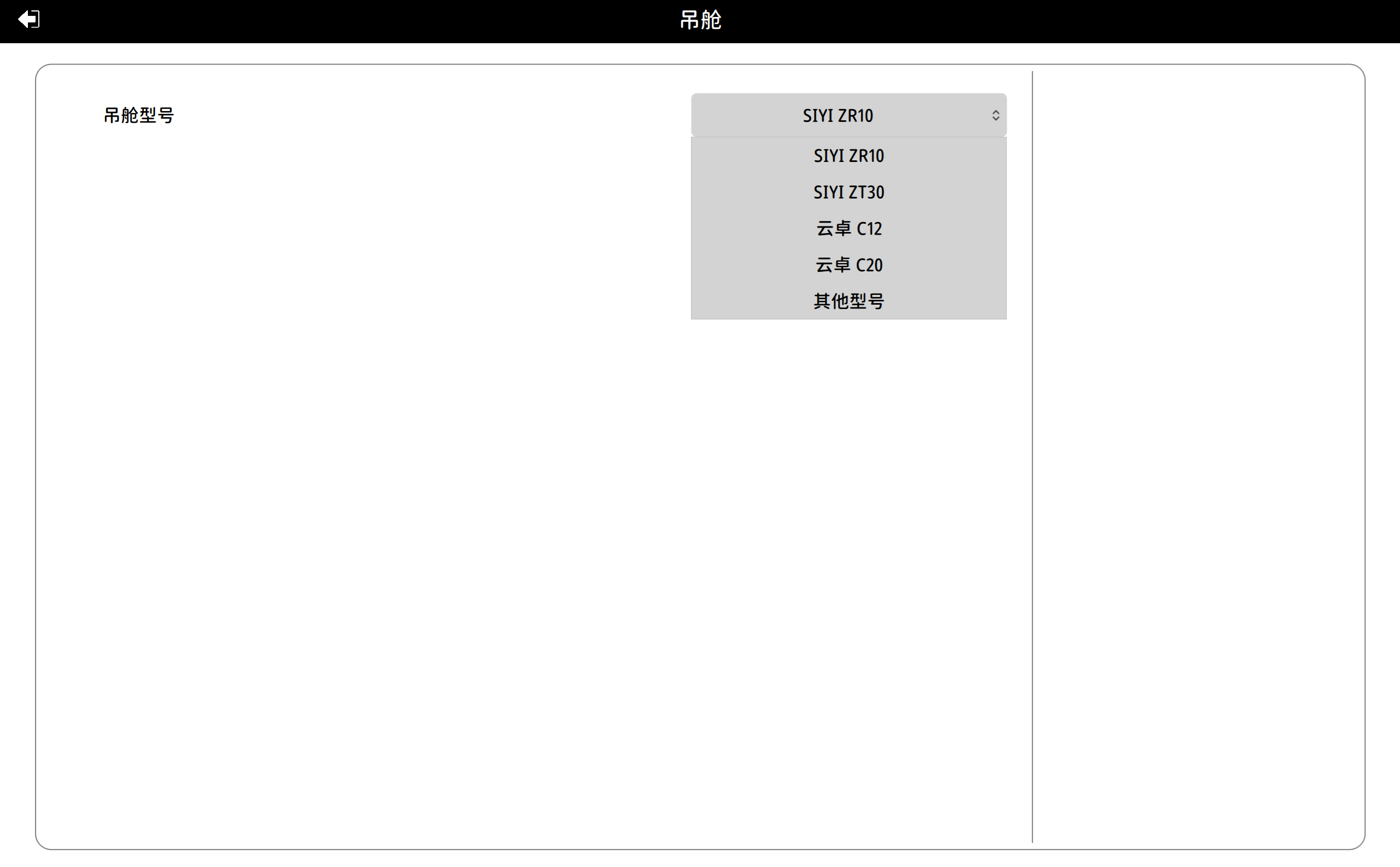

+在此页面选定吊舱的型号。APP将根据吊舱型号自动匹配视频流的网络配置。
+
+![这是图片](/pics/pic42_吊舱.bmp )
+
+若使用的吊舱型号不在列表中,选择“其它型号”,并根据吊舱说明书中的说明填写吊舱视频流地址。
+
 ### 4.6 遥控器
+在此页面进行遥控器通道数据的查看,进行遥控器校准。

-&nbsp;
 ## 5 手动飞行
- 飞控可通过支持SBUS的遥控器进行手动飞行,手动飞行有姿态模式和定点模式两种。<br>
+ 飞控可通过支持SBUS的遥控器进行手动飞行,手动飞行有姿态模式和定点模式两种。
    * 姿态模式:摇杆对应飞机目标飞行姿态。摇杆回中时保持飞机姿态水平,油门定高,位置不锁定。当有外界扰动如风吹时会有位置漂移。<br>
-   * 定点模式:摇杆对应飞机目标飞行速度。摇杆回中时保持飞机定点,油门定高。<br>
+   * 定点模式:摇杆对应飞机目标飞行速度。摇杆回中时保持飞机定点,油门定高。


 快速开始手动飞行的步骤:
-1.	飞前检查<br>
+
+1.	飞前检查
 确认APP无异常警报,定位良好。飞机电池、电机动力正常。
-2.	手动解锁<br>
+
+2.	手动解锁
 通过遥控器5通道拨杆,将飞控切换至姿态模式或定点模式。外八或内八摇杆进行解锁。注意手动飞行前需将遥控器进行校准,飞控才能正确识别摇杆行程。
 解锁后飞控将输出怠速油门,若解锁后持续保持无推油门杆动作,5秒后将自动上锁。
-3.	手动起飞<br>
+
+3.	手动起飞
 解锁后将油门杆推过中位,飞控加油进行起飞。
 注意油门过中后,不要再在飞机未离地的情况下大幅度打横滚俯仰杆,可能会导致飞机在地面侧翻。
-4.	手动降落<br>
+
+4.	手动降落
 拉低油门控制飞机降落,待飞机接触地面后,将油门拉到最低,保持一段时间,飞控会自动检测上锁停转。
-5.	手动强制上锁<br>
+
+5.	手动强制上锁
 飞行中遇到一些异常情况,可能需要手动上锁。切到姿态模式或定点模式,内八或外八动作均可进行强制上锁应急。
 注意正常飞行时,特别是进行机动测试时,不要打杆出内八或外八的手势。

 ## 6 物流作业
 在右侧边栏选择“通用设置”->“应用模式”为“物流”。在右上角选择作业场景“手动物流”、“AB物流”或“多点物流”。

-![这是图片](/pics/pic18_物流作业.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
+![这是图片](/pics/pic18_物流作业.png ) <!-- 此路径表示图片和MD文件,处于同一目录 -->

-&nbsp;
 ### 6.1 手动物流
-![这是图片](/pics/pic19_手动物流.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
-飞行操作参考手动飞行。在飞行页面可打开舵机控制面板,选取需要控制的舵机进行开关。舵机开关即可通过APP进行操作,也可通过映射的遥控器通道进行操作。<br>
-通过APP舵机状态面板进行抛投舵机操作时,数字图标点击绿色,代表此次开关将操作该舵机。可同时选取一个或几个舵机进行开关操作。如下图中表示选中了1、2两个舵机,当点击“打开“或”关闭”按钮时,这两个舵机将都被打开或关闭。<br><br>
+![这是图片](/pics/pic19_手动物流.png ) <!-- 此路径表示图片和MD文件,处于同一目录 -->
+飞行操作参考手动飞行。在飞行页面可打开舵机控制面板,选取需要控制的舵机进行开关。舵机开关即可通过APP进行操作,也可通过映射的遥控器通道进行操作。
+通过APP舵机状态面板进行抛投舵机操作时,数字图标点击绿色,代表此次开关将操作该舵机。可同时选取一个或几个舵机进行开关操作。如下图中表示选中了1、2两个舵机,当点击“打开“或”关闭”按钮时,这两个舵机将都被打开或关闭。

-![这是图片](/pics/pic20_舵机状态.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
+![这是图片](/pics/pic20_舵机状态.png ) <!-- 此路径表示图片和MD文件,处于同一目录 -->
 当被选中的舵机已经处于打开\关闭状态时,对其进行打开\关闭操作将不会改变其当前状态。

 ### 6.2 AB物流
 AB物流适用于两点间单次运输的情况。可执行A->B的货物投运,B->A的逆序返回。

 AB物流的通常适用流程:
-1.	任务规划<br>
+1.	任务规划
    点击右侧任务规划按钮,APP将飞机当前位置作为A点,人共在地图上选取B点。若AB间非简单直线,可点击“+”号增加中间点。
-   ![这是图片](/pics/pic21_任务规划.png "") <br><br>
+   ![这是图片](/pics/pic21_任务规划.png )
    打开左边AB任务编辑面板,可编辑具体的任务属性。高度为AB航线的飞行高度,“速度”为AB航线的飞行水平速度。若已有确定的A\B点位置,A\B的精确经纬度可进行人工编辑。
-   ![这是图片](/pics/pic22_编辑面板.png "")<br><br>
- * 	物流方式“空中抛投”:飞机到达B点后,在当前高度打开抛投舵机。然后飞机沿航线逆序返回A点,在A点降落。<br/>
- * 	物流方式“近地抛投”。需装配对地雷达,飞控到达B点后,自动降低高度。当对地雷达测得距离到达“近地抛投高度”,飞控将打开抛投舵机。然后飞机爬高到航线高度,沿航线逆向返回A降落。**注意**:必须配备对地雷达以实现此方式。
-   ![这是图片](/pics/pic23_近抛投高度.png "")<br><br>
- * 	物流方式“降落取件”。飞机在B点进行降落,落地后人工取走机上货物。<br><br>
+   ![这是图片](/pics/pic22_编辑面板.png )
+   * 物流方式“空中抛投”:飞机到达B点后,在当前高度打开抛投舵机。然后飞机沿航线逆序返回A点,在A点降落。<br/>
+   * 物流方式“近地抛投”。需装配对地雷达,飞控到达B点后,自动降低高度。当对地雷达测得距离到达“近地抛投高度”,飞控将打开抛投舵机。然后飞机爬高到航线高度,沿航线逆向返回A降落。**注意**:必须配备对地雷达以实现此方式。
+   ![这是图片](/pics/pic23_近抛投高度.png )
+   * 物流方式“降落取件”。飞机在B点进行降落,落地后人工取走机上货物。
   规划好任务后,点击右侧“上传航线”将任务航线上传给飞控。
-<br><br>
+
 2.	任务作业<br>
    * 做好飞前检查工作,包括动力、电机、APP无异常和报警,点击右侧“执行任务”;
-   ![这是图片](/pics/pic24_执行任务.png "")<br><br>
+   ![这是图片](/pics/pic24_执行任务.png )
    *	点击“解锁起飞”,飞机收到指令后解锁怠速旋转3s,然后加油门垂起起飞到预设的起飞高度;
-   ![这是图片](/pics/pic24_解锁起飞.png "") <br><br>
+   ![这是图片](/pics/pic24_解锁起飞.png )
    *	点击“A->B”, 飞机将从第一个航点A开始,沿航线顺序飞行到最后一个B航点;<br>
    *	到达最后一个航点,飞控按任务规划中预设的“物流方式”,进行抛投、或沿航线逆序返回A,或在B降落;<br>
    *	如果飞机在B起飞,需要飞回A。在“解锁起飞后”,点击“B->A”。飞控将从B点开始,逆序按航线飞回A,并在A降落。<br>
    *	作业中可点击“暂停任务”,飞控中止航线进行悬停。点“继续任务”飞控将继续飞往之前的目标航点。<br>
    *	“A-B”任务固定包含了B->A的返回流程。若任务中想返回而不继续航线,点击“返航”可返回起飞点。

-&nbsp;
 ### 6.3 多点物流<br>
 多点物流可实现沿途多个抛投点的抛投,适用于一次挂载飞行、多处抛投的作业情况。
-![这是图片](/pics/pic25_多点物流.png "")
-
-
-1.	任务规划<br>
-在地图上选取好航点后,打开左边栏可对具体的航点属性进行编辑。
-“参数设置”会对所有航点的相应属性进行更改,在需要统一的变更比如高度、速度时先在此子窗口进行修改。
-![这是图片](/pics/pic26_多点物流参数设置.png "") <br><br>
-“单个编辑”可对每个航点的具体属性 进行修改。
-![这是图片](/pics/pic27_单个编辑.png "") <br><br>
-上图中,除经纬度外,其它几项属性的释意如下:<br>
-    * “高度”:此航点的相对高度m(相对起飞点)。当航点高度不一致时,飞控将按航点连线斜坡进行飞行。若设置的“速度”与航线斜坡坡度有冲突(例如坡度很大,垂直速度有限,水平速度无法达到预设),飞控会自动减少速度的大小,优先满足航线坡度的跟踪。<br>
-    * “速度”:飞往此航点的水平速度m/s。<br>
-    * “抛投方式“:空中抛投-在航点原高度抛投;近地抛投-在航点依据下雷达降低高度,当雷达距离到达抛投对地高度后进行抛投,然后爬升回到航点高度并继续后面的航点。<br>
-    * “抛投通道”:在该航点具体打开哪几个舵机。可单选一个,也可多选多个舵机。到达航点后执行抛投时,选中的舵机将被打开。<br><br>
-
-    编辑好航线后,点击“上传航线”将规划好的任务航线发送到飞控。点击“返回”->”执行任务“进入作业。<br><br>
-
+![这是图片](/pics/pic25_多点物流.png )

-2.	任务作业<br>![这是图片](/pics/pic28_任务作业.png "") <br><br>
+1.	任务规划
+   在地图上选取好航点后,打开左边栏可对具体的航点属性进行编辑。
+   “参数设置”会对所有航点的相应属性进行更改,在需要统一的变更比如高度、速度时先在此子窗口进行修改。
+   ![这是图片](/pics/pic26_多点物流参数设置.png )
+   “单个编辑”可对每个航点的具体属性 进行修改。
+   ![这是图片](/pics/pic27_单个编辑.png )
+   上图中,除经纬度外,其它几项属性的释意如下:
+     - 高度:此航点的相对高度m(相对起飞点)。当航点高度不一致时,飞控将按航点连线斜坡进行飞行。若设置的“速度”与航线斜坡坡度有冲突(例如坡度很大,垂直速度有限,水平速度无法达到预设),飞控会自动减少速度的大小,优先满足航线坡度的跟踪。
+     - 速度:飞往此航点的水平速度m/s。
+     - 抛投方式:空中抛投-在航点原高度抛投;近地抛投-在航点依据下雷达降低高度,当雷达距离到达抛投对地高度后进行抛投,然后爬升回到航点高度并继续后面的航点。
+     - 抛投通道:在该航点具体打开哪几个舵机。可单选一个,也可多选多个舵机。到达航点后执行抛投时,选中的舵机将被打开。
+   编辑好航线后,点击“上传航线”将规划好的任务航线发送到飞控。点击“返回”->”执行任务“进入作业。
+
+
+2.	任务作业
+   ![这是图片](/pics/pic28_任务作业.png )
    *	做好飞前检查工作,包括动力、电机、APP无异常和报警,点击右侧“执行任务”;<br>
    * 	点击“解锁起飞”,飞机收到指令后解锁怠速旋转3s,然后加油门垂起起飞到预设的起飞高度;<br>
    * 	点击“开始任务”,飞机将沿规划的航线进行飞行。航点中有抛物的航点,飞控将在该点进行对应的抛投舵机动作。<br>
    * 	航线中途可点击“暂停任务“,飞控将悬停。点击继续任务,飞控将飞往之前的目标航点。<br>
-![这是图片](/pics/pic29_继续任务.png "") <br><br>
+   ![这是图片](/pics/pic29_继续任务.png )
    * 	在航点数字图标上点击,可弹窗执行飞往该目标点。
-![这是图片](/pics/pic30_飞向航点.png "") <br><br>
+   ![这是图片](/pics/pic30_飞向航点.png )
    * 	飞行完最后一点后,飞控将进行悬停。飞行中随时可按需要点击“返航“,飞控返回起飞点降落。

-
-&nbsp;
 ## 7 巡查作业
+
 在飞行页面右边栏,选择“设置“->”应用模式”为“巡查”。
-![这是图片](/pics/pic31_巡查模式.png "") <br><br>
+![这是图片](/pics/pic31_巡查模式.png )
 右上角可选择“手动巡查”、“指点巡查”、“航线巡查”。
-![这是图片](/pics/pic32_巡查模式选择.png "") <br><br>
+![这是图片](/pics/pic32_巡查模式选择.png )

 ### 7.1 手动巡查
 手动巡查主要由操作人员控制飞机飞行和遥控器操作吊舱。具体飞行操作可参考手动飞行章节。<br>
 飞行中可点击右侧
-![这是图片](/pics/pic33_手动巡查.png "") <!-- 此路径表示图片和MD文件,处于同一目录 -->
-&nbsp;
+![这是图片](/pics/pic33_手动巡查.png ) <!-- 此路径表示图片和MD文件,处于同一目录 -->
+
 ### 7.2 指点巡查
 指点巡查适用于在地图上选取目标位置点,快速方便的控制飞机转向指向该位置点或飞到该位置点。

 飞到目标点
-![这是图片](/pics/pic34_指点巡查.png "")<br><br>
+![这是图片](/pics/pic34_指点巡查.png )
    * 	在地图上选取目标位置点。
    * 	在左边栏编辑具体的目标位置点信息。
    * 	点击“飞向该点”,则飞控执行飞到该目标点。该指令在飞机起飞后可执行,若未起飞,先“解锁起飞“或手动遥控器将飞机起飞。<br>
    * 	到点航向表示飞机到达目标点后机头指向。“默认航向“表示保持到点时的当前机头指向,若适用场景需要到点后转头指向某方位(比如指向正东),选择”指定航向“(比如90度)。<br>
-   * 	到达该点后,若要在该点降落,点击“降落“。注意:若要进行异地降落,飞控需配备下向雷达,用于探测对地高度,实现近地阶段自动提前缓降。若无对地雷达,异地降落时将按最小下降速度执行。<br><br>
+   * 	到达该点后,若要在该点降落,点击“降落“。注意:若要进行异地降落,飞控需配备下向雷达,用于探测对地高度,实现近地阶段自动提前缓降。若无对地雷达,异地降落时将按最小下降速度执行。

 看向目标点
-![这是图片](/pics/pic35_看向目标点.png "")
+![这是图片](/pics/pic35_看向目标点.png )
    * 	在地图上选取目标位置点。
    * 	在左边栏编辑具体的目标位置点信息。
    * 	点击“看向该点“,则飞机保持机头转向指向该目标点。后续若切换到航线再自动飞行,也仍然保持机头始终指向该目标点。返航将自动取消对该目标点的机头锁定,”指点取消“将人工取消对该目标点的机头锁定。

-&nbsp;
+
 ### 7.3 航线巡查
 航线巡查用于对指定区域,按照规划好的航线进行飞行和巡查任务。
 1.	任务规划
-![这是图片](/pics/pic36_航线巡查任务规划.png "")<br><br>
+![这是图片](/pics/pic36_航线巡查任务规划.png )
 a)	单条航线。
-![这是图片](/pics/pic37_航线规划单挑航线.png "")<br><br>
+![这是图片](/pics/pic37_航线规划单挑航线.png )
 从地面站自由选取航点,参数进行设置。可设置航线中的定时定距拍照。
-![这是图片](/pics/pic38_航线拍照.png "")<br><br>
-航线中拍照POS将实时传输显示在APP上,可通过APP导出POS记录(APP目前没实现)。<br><br>
+![这是图片](/pics/pic38_航线拍照.png )
+航线中拍照POS将实时传输显示在APP上,可通过APP导出POS记录(APP目前没实现)。
 b)	带状航线<br>
 &emsp;带状航线适用于对带状条形区域进行来回巡查的场景,例如管线、公路等。
-![这是图片](/pics/pic39_带状航线.png "")<br><br>
-在地图上选取带状航线走向中心点,APP将自动按左边栏的带状航线参数生成对应航点。<br><br>
+![这是图片](/pics/pic39_带状航线.png )
+在地图上选取带状航线走向中心点,APP将自动按左边栏的带状航线参数生成对应航点。
 c)	区域航线<br>
 &emsp;区块航线用于对指定闭合区域进行内部覆盖巡查的场景。
-![这是图片](/pics/pic40_区域航线.png "")<br><br>
+![这是图片](/pics/pic40_区域航线.png )
 在地图上选取区块的边界顶点,APP将按照左边栏块状航线参数自动生成航点。

 规划完航线后,点击“上传航线“将航点上传给飞控。

-2.	任务执行![这是图片](/pics/pic41_任务执行.png "")<br>
+2.	任务执行![这是图片](/pics/pic41_任务执行.png )<br>
    * 	做好飞行前检查,确认APP无异常警报,定位良好。飞机电池、电机动力正常。<br>
    *	点击“解锁起飞”,飞机自动起飞到预设的起飞高度;<br>
    * 	点击“开始任务”,飞机按规划的航线执行任务;<br>
